Solar sistem kurulumu yaptınız, akünüz var ama gerçekten ne kadar dolu olduğunu biliyor musunuz? Ya da "akü bitti" diyen birinin aküsünü test etmek zorunda kaldınız mı? Bir multimetre ve doğru voltaj tablosu, bu soruları birkaç dakikada yanıtlar. Bu rehberde LiFePO4, jel/AGM ve kurşun asit akülerin nasıl doğru ölçüleceğini; okumaların nasıl yorumlanacağını; BMS koruma moduna düşmüş "sıfır voltaj" akülerinin nasıl kurtarılacağını ve yük altı testinin neden gerilim testi kadar önemli olduğunu adım adım açıklıyoruz.
ℹ️
Multimetre ile Akü Testi Neden Önemli? Solar sistemlerde akünün gerçek durumunu bilmeden yapılan şarj kontrol cihazı ve invertör ayarları verimsizliğe, erken kapasitee kaybına ve hatta akü arızasına yol açar. Aylık voltaj takibi, olası sorunları erken aşamada tespit etmenin en düşük maliyetli yöntemidir.
İhtiyacınız Olan Ekipman ve Güvenlik Kuralları ✔ Dijital Multimetre: DC Volt modunda en az 0,01V çözünürlüklü, oto-menzilli (auto-ranging) dijital multimetre tercih edin. Analog multimetreler LiFePO4'ün dar voltaj bandını yeterince ayırt edemez.
✔ Kırmızı prob (+) / Siyah prob (−): Renk koduna her zaman uyun. Ters bağlantı multimetreye zarar verebilir.
✔ Koruyucu gözlük ve eldiven: Jel/AGM akülerde asit sızıntısı riski vardır. LiFePO4 akülerde şimiş, çatlamış veya ısınmış hücre varlığında müdahale etmeyin.
✔ Havalandırmalı ortam: Kurşun asit ve jel akülerde şarj sırasında hidrojen gazı açığa çıkar. Alev ve kıvılcımdan uzak tutun.
🚨
Kritik Güvenlik Kuralı: Terminallere Aynı Anda Dokunmayın Metal alet veya prob uçları akünün artı ve eksi terminallerine aynı anda temas ederse kısa devre oluşur. Büyük kapasiteli solar akülerde bu durum ciddi kıvılcım, ısı ve yangın riski taşır. Her zaman önce siyah (−) probu bağlayın, önce siyah (−) probu çıkarın.
Multimetre ile Akü Voltajı Nasıl Ölçülür? Adım adım: Multimetre ile doğru akü voltajı nasıl ölçülür? Doğru ölçüm için akünün en az 1–2 saat boyunca ne şarj ne de deşarj edilmemiş olması gerekir. Bu bekleme süresi "dinlenme voltajı" (open-circuit voltage) adı verilen kararlı değerin okunmasını sağlar. Şarj veya yük altında okunan voltaj gerçek doluluk durumunu göstermez.

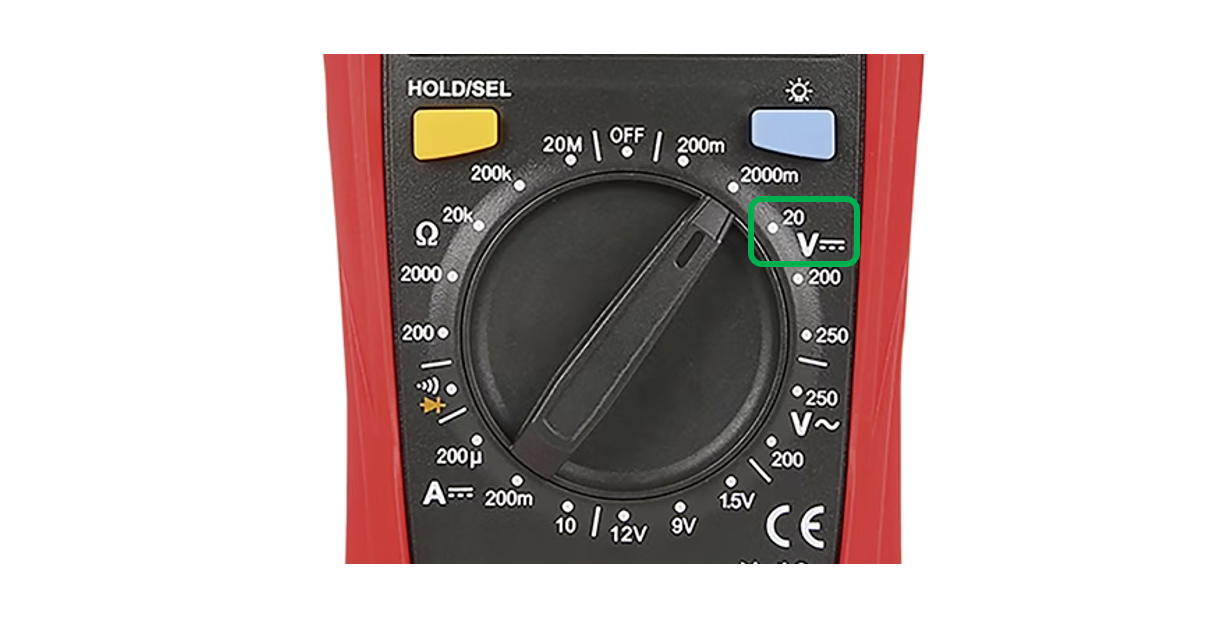

DC Voltaj Ölçüm Modunun Multimetre Üzerinde Seçilmesi 1 Multimetreyi DC Volt moduna alın. Seçici düğmeyi "V DC" veya "DCV" konumuna çevirin. Ölçeği akü voltajından yüksek bir değere ayarlayın (örn. 12V akü için 20V DC menzili).
2 Aküyü devreden ayırın. Tüm yükleri, şarj kontrol cihazını ve bağlı cihazları devre dışı bırakın.
3 Siyah (−) probu eksi terminale bağlayın. Ardından kırmızı (+) probu artı terminale dokundurun.
4 Ekranda okunan değeri not edin. Değer negatif çıkıyorsa probları ters bağlamışsınızdır; yer değiştirin.
5 Voltajı tabloya göre yorumlayın. Aşağıdaki voltaj-doluluk tablolarını referans alın.
Voltaj Tabloları: Akü Tipine Göre Doluluk Oranları LiFePO4 (Lityum Demir Fosfat) 12V Akü Voltaj Tablosu LiFePO4 akülerin en önemli özelliği voltajının %20–80 arasında neredeyse sabit kalmasıdır. Bu, voltajın deşarj durumunu kurşun asit kadar net yansıtmadığı anlamına gelir; dolayısıyla ince bir multimetre hassasiyeti şarttır.
Doluluk (SOC) 12V Akü (V) 24V Akü (V) 48V Akü (V) Durum %100 (tam dolu) 13,6 V 27,2 V 54,4 V ✅ Mükemmel %90 13,4 V 26,8 V 53,6 V ✅ İyi %70 13,1 V 26,1 V 52,3 V ✅ Normal %50 13,0 V 26,0 V 52,0 V ⚠️ Orta %20 12,9 V 25,8 V 51,5 V ⚠️ Düşük, şarj edin %0 (boş) 12,8 V 25,6 V 51,2 V 🚨 BMS koruma devreye girebilir BMS kesme altı <10 V <20 V <40 V 🚨 Derin deşarj / Kurtarma gerekli
⚠️
LiFePO4'te Voltaj Neden Bu Kadar Dar Bir Bantta? LiFePO4 kimyası, %20–%80 şarj aralığında voltajı yalnızca 0,3V değiştirir. Bu yüzden voltaj okuması tek başına kesin bir doluluk göstergesi olmaz. Gerçek kapasite testi için 0,2C deşarj oranında (100Ah akü için 20A) kontrollü boşaltma yapılması önerilir.
Jel / AGM (12V) Akü Voltaj Tablosu Doluluk (SOC) Açık Devre Voltajı (V) Durum %100 12,70–12,80 V ✅ Tam dolu %75 12,40 V ✅ İyi %50 12,20 V ⚠️ Orta %25 12,00 V ⚠️ Şarj gerekli %0 11,80 V altı 🚨 Acil şarj Derin deşarj <10,50 V 🚨 Kalıcı hasar riski
ℹ️
Jel ve AGM Aküde Ölçüm Sonrası 4 Saat Bekleyin Jel ve AGM akülerde şarj bittikten hemen sonra yüzey şarjı (surface charge) nedeniyle voltaj gerçekte olduğundan yüksek okunur. Doğru dinlenme voltajı için şarj cihazını çıkarıp en az 4 saat bekleyin.
BMS Koruma Modu: Sıfır Voltaj Okunan Akü Bitti mi? Solar DIY forumlarında en sık karşılaşılan sorun şudur: "Multimetre 0 V ya da çok düşük gösteriyor, akü mi bitti?" Eğer akü bir LiFePO4 ise büyük ihtimalle arıza yoktur; BMS (Batarya Yönetim Sistemi) düşük voltaj koruma moduna geçmiştir ve terminalleri kilitlemiştir.
BMS Düşük Voltaj Koruma Modunu Nasıl Kurtarırsınız? 1 LiFePO4 uyumlu şarj cihazı kullanın. Sıradan kurşun asit şarj cihazları, voltajı sıfıra yakın bir aküyü tanımaz ve şarj başlatmaz. LiFePO4'e özel "0V aktivasyon" veya "wake-up" fonksiyonu olan bir şarj cihazı seçin.
2 Düşük akımla şarj başlatın. Çok düşük bir akımla (≈0,1C, 100Ah akü için 10A) şarj uygulamaya başlayın. BMS, voltaj belirli bir eşiği (genellikle 10V üzeri) geçince koruma modundan çıkar.
3 Voltajı izleyin. Şarj başladıktan birkaç dakika sonra multimetreyle tekrar ölçün. Voltaj yükselmeye başlıyorsa akü kurtarılıyor demektir.
4 Voltaj 10V'un altında sabit kalıyorsa: Hücre hasarı olabilir. Üreticinin teknik desteğiyle iletişime geçin.
Yük Altı Testi: Voltaj Ölçümünün Ötesi Açık devre voltajı size akünün şu anki doluluk durumunu söyler; ama akünün gerçek kapasitesini yani ne kadar süre yük besleyebileceğini söylemez. Bunun için "yük altı testi" (load test) yapılması gerekir. Bu test, sağlıklı görünen ama yük altında hemen düşen yaşlanmış aküleri ortaya çıkarır.
Basit Yük Altı Testi Akünüzü bilinen bir yüke bağlayın (örn. 12V fan veya ampul, toplam ≈5–10A). Yük altındaki voltajı ölçün. Formül: Çalışma Süresi (saat) = Akü Kapasitesi (Ah) ÷ Yük Akımı (A). Örnek: 100Ah LiFePO4 akü, 10A yük altında teorik olarak 10 saat çalışmalıdır. 5. saatte voltaj BMS kesme sınırına düşüyorsa gerçek kullanılabilir kapasitesi yaklaşık 50Ah'e düşmüş demektir — akü yaşlanmış veya dengesiz hücreler içeriyor olabilir.
✅
Sayısal Kanıt — Hücre Dengesizliği Eşiği Sağlıklı bir LiFePO4 paketinde tüm hücrelerin voltajı birbirine çok yakın olmalıdır. Hücreler arası voltaj farkı 0,05V'u geçtiğinde bu bir dengesizlik işaretidir. 0,1V veya üzeri fark, o hücrenin arızalı ya da hasar görmüş olduğuna işaret eder ve paketin tamamını olumsuz etkiler. Bu ölçümü yapmak için her hücreyi ayrı ayrı multimetreyle ölçün ya da BMS uygulamasının hücre voltajı ekranını kullanın.
Akü Tiplerine Göre Ölçüm Karşılaştırması Akü Tipi 12V Tam Dolu (V) 12V Boş (V) Ölçüm Öncesi Bekleme Yük Altı Eşiği BMS Var mı? LiFePO4 13,4–13,6 V 12,8 V (nominal) 1–2 saat >12,0 V (10A altında) ✅ Evet Jel (GEL) 12,70–12,80 V 11,8 V altı 4–6 saat >11,0 V (yük altında) ❌ Hayır AGM 12,80–12,90 V 11,8 V altı 4–6 saat >11,0 V (yük altında) ❌ Hayır Kurşun Asit (açık) 12,60–12,80 V 11,5 V altı 6–12 saat >10,5 V (yük altında) ❌ Hayır
Ne Sıklıkla Ölçüm Yapmalısınız? ✔ Solar sistemlerde: Ayda en az bir kez açık devre voltajı ölçümü yapın. Yaz–kış performans farkını not edin.
✔ Karavan ve tekne aküleri: Her sezon başı yük altı testi uygulayın.
✔ Yeni akü tesliminde: Kutudaki akünün voltajını hemen ölçün. LiFePO4 için beklenen değer 13,0–13,4V arasıdır; bu aralığın dışındaysa satıcıya bildirin.
✔ Düşen sistem verimi hissedildiğinde: Hücre voltajı dengesizliği testini BMS uygulaması veya bireysel hücre ölçümüyle kontrol edin.

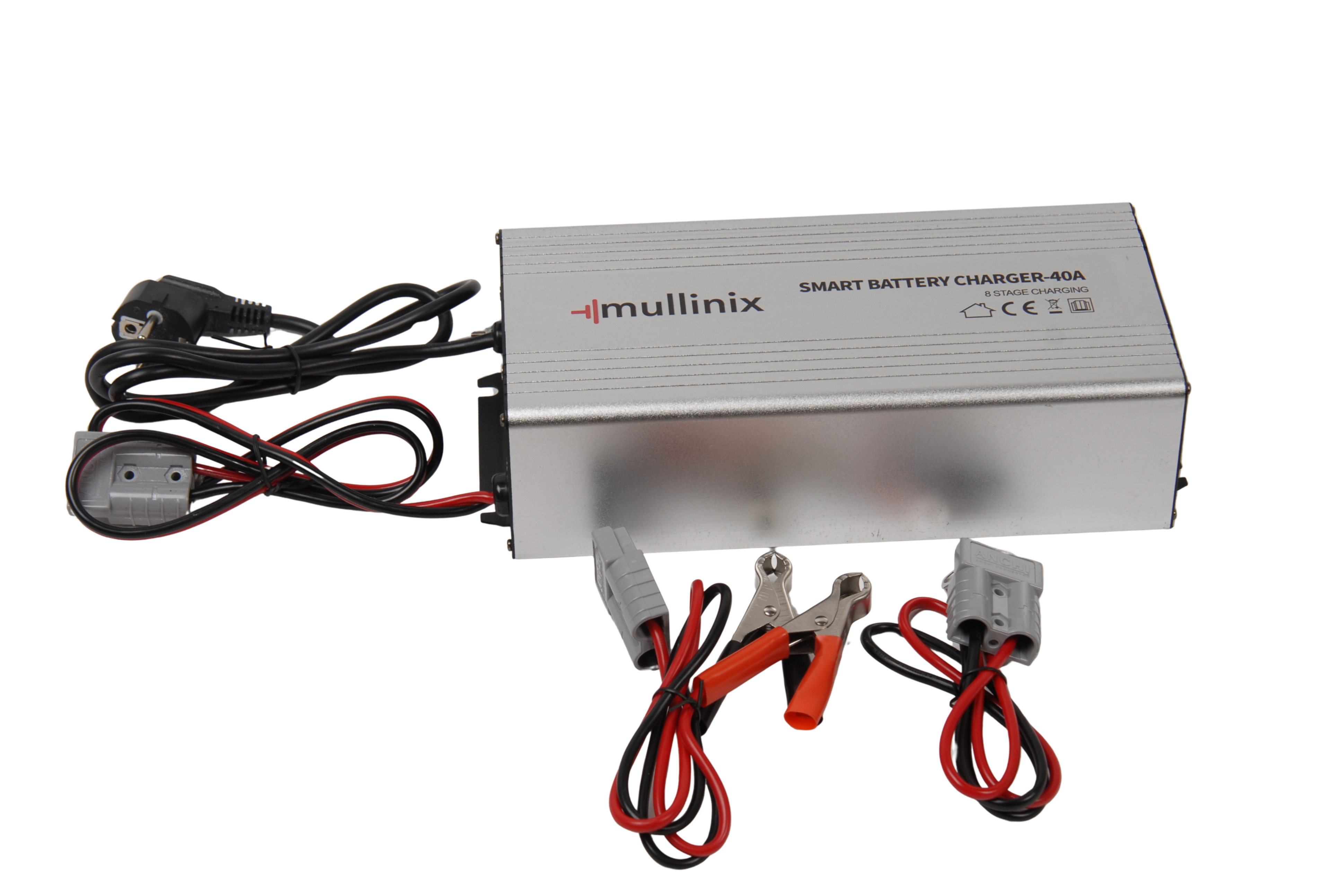

12/24V 40A Akü Şarj Cihazı LiFePO4, jel ve AGM aküleri doğru voltaj profiliyle şarj eden, 12V ve 24V sistemlerle uyumlu 40 amperlik profesyonel akü şarj cihazı. Düşük voltaj kurtarma (0V aktivasyon), otomatik şarj aşaması yönetimi ve aşırı şarj korumasıyla solar sistem aküleriniz için güvenilir bir şarj çözümü sunar.
Sıkça Sorulan Sorular Multimetre ile akü voltajı ölçmek neyi gösterir? Multimetreyle ölçülen açık devre voltajı, akünün o andaki doluluk durumunu (State of Charge, SOC) gösterir. LiFePO4 akülerde 13,4–13,6V tam doluluk; 12,8V veya altı kritik deşarj eşiğidir. Jel ve AGM akülerde ise 12,7–12,8V tam dolu; 11,8V altı acil şarj gerektiren durumdur. Voltaj tek başına akünün uzun vadeli kapasitesini veya gerçek sağlığını (SOH) ölçmez; bunun için yük altı testi veya kapasimetre gerekir.
LiFePO4 akü voltajı nasıl okunur ve yorumlanır? LiFePO4 akü en az 1 saat şarjdan ve deşarjdan ayrılmalıdır. Multimetre DC Volt modunda, kırmızı (+) prob artı terminale, siyah (−) prob eksi terminale dokunur. 12V sistemde 13,4V ve üzeri iyi durum, 13,0–13,4V orta doluluk, 12,9V altı şarj gereksinimi, 12,8V altı BMS koruma modu riskini gösterir. Hücre dengesizliği şüphesi varsa her hücre ayrı ayrı ölçülmeli; hücreler arası fark 0,05V'u geçmemelidir.
LiFePO4 mı, jel akü mi tercih etmeliyim? Solar sistemlerde LiFePO4 uzun vadede açık ara daha ekonomiktir: 3.000–5.000 döngü ömrü, %80–90 kullanılabilir kapasite ve sıfır bakım avantajı sunar. Jel akü başlangıç maliyeti daha düşüktür ancak 500–800 döngü ömrü ve yalnızca %50 güvenli deşarj derinliğiyle aynı kWh kapasitesi için 3–4 kat daha fazla akü gerekebilir. Bütçe kısıtlı ve kısa vadeli kullanım için jel; uzun vadeli solar depolama ve karavan sistemleri için LiFePO4 tercih edin.
