Karavan Güneş Enerjisi Sistemi: Temel Bileşenler ve Bağlantı Şeması

Karavan güneş enerjisi sistemleri, güneş ışığını karavanınız için ihtiyaç duyduğunuz enerjiye dönüştürmenize yardımcı olur. Akülerinizi şarj ederek aydınlatmadan telefon şarjına, kahve makinesinden dizüstü bilgisayara; sistem boyutuna bağlı olarak buzdolabı veya mikrodalga gibi yüksek güç gerektiren cihazlara kadar şebekeye bağlı olmadan güç sağlar. Bu rehberde bir karavan güneş enerjisi sisteminin 8 temel bileşenini ve 410W'lık örnek bir bağlantı şemasını paylaşıyoruz.

Karavan Güneş Enerjisi Sisteminin 8 Temel Bileşeni

1. Karavan Güneş Paneli

Sistemin enerji kaynağı olan güneş panellerinin iki ana türü vardır: monokristal ve polikristal. Monokristal paneller tek bir saf silikon kristalinden üretildiğinden daha yüksek verimlilik (%20–23) sunar ve aynı alan için daha fazla güç üretir. Rengi siyah ve yüzeyi düzgündür. Polikristal paneller ise mavi ve benekli görünümlüdür; daha ekonomik olmakla birlikte verimlilik açısından monokristallerin gerisinde kalır. Karavan uygulamalarında sınırlı çatı alanı nedeniyle monokristal paneller genellikle önerilir.

2. Şarj Kontrol Cihazı (Regülatör)

Şarj kontrol cihazının görevi, güneş panellerinden gelen değişken voltajı akünün güvenle şarj olabileceği voltaj seviyesine düşürmektir. Paneller kurulum ve boyuta bağlı olarak 16V'dan yüzlerce volta kadar enerji üretebilir. Piyasada iki tür şarj kontrol cihazı bulunmaktadır: MPPT ve PWM. MPPT daha yeni ve daha yüksek teknolojili bir çözüm olup panel çıkışından maksimum güç elde eder; büyük ve orta ölçekli karavan sistemleri için tercih edilir. PWM daha eski ve daha az verimli teknolojidir ancak küçük sistemlerde maliyet avantajı sunar.

3. Aküler

Karavan güneş enerjisi sistemleri için en yaygın tercih edilen üç akü türü: Kurşun asit, AGM ve LiFePO4. Kurşun asit aküler eski standart olmakla birlikte aşındırıcı hidrojen gazı ve bakım gereklilikleri nedeniyle günümüzde artık tercih edilmemektedir. AGM aküler bakım gerektirmeyen, daha güvenli ve uzun ömürlü bir çözüm sunarken LiFePO4 (Lityum Demir Fosfat) aküler en uzun döngü ömrü (2000–4000 döngü), en düşük ağırlık ve en yüksek enerji yoğunluğunu bir arada sunmaktadır. İlk yatırım maliyeti daha yüksek olsa da uzun vadede LiFePO4 aküler en ekonomik tercih olarak öne çıkmaktadır.

4. İnvertör

İnvertör, aküde depolanan DC gücü (12V veya 24V) birçok elektrikli cihazın gerektirdiği 220/230V AC güce dönüştüren bileşendir. Buzdolabı, TV, mikser veya hassas elektronik cihazlar için tam sinüs invertör zorunludur; modifiye sinüs invertörler yalnızca ısıtıcı veya aydınlatma gibi basit yükler için kullanılabilir.

5. Sigorta ve Devre Kesiciler

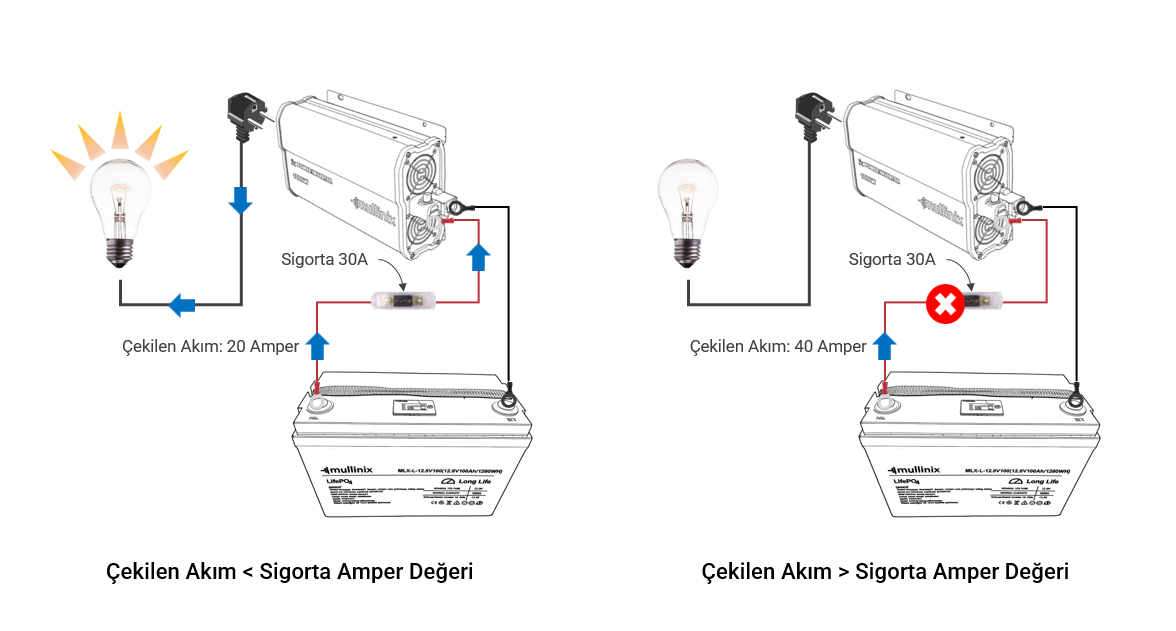

Sigorta, elektrik devresinden geçen akım belirli bir eşiği aştığında eriyen metal tel sayesinde akım akışını keserek diğer bileşenleri koruyan güvenlik cihazıdır. Devre kesiciler ise bileşenleri birbirine bağlamak veya ayırmak için kullanılan mekanik anahtarlardır; sigortanın aksine yeniden kapatılabilirler. Karavan güneş enerjisi sistemlerinde özellikle güneş panelleri ile şarj kontrol cihazı arasına ve akü çıkışına sigorta yerleştirilmesi zorunludur.

6. Bara

Baralar, birden fazla elektrik kablosu için ortak bağlantı noktası görevi gören metal şeritlerdir. Güneş panellerinden gelen elektriği akü, şarj kontrol cihazı ve invertör gibi bileşenlere dağıtan baralar, daha düzenli bir kablo tesisatı sağlarken sorun giderme süreçlerini de kolaylaştırır. Karavan güneş enerjisi sistemlerinde hem pozitif hem de negatif bara kullanılması önerilir.

7. DC-DC Şarj Cihazı

DC-DC şarj cihazı, araç hareket halindeyken marş aküsünün ürettiği DC gücü yaşam (enerji depolama) aküsüne güvenli ve verimli şekilde aktarır. Bu sayede seyahat esnasında alternatörden yaşam akünüzü de şarj etmeniz mümkün olur; kamp alanına ulaştığınızda sisteminiz kısmen dolu olur.

8. Kablolar

Karavan güneş enerjisi sistemlerinde kablo kesitini doğru seçmek, aşırı ısınma ve voltaj düşüşü riskini ortadan kaldırmak için kritik önem taşır. Geçecek akım miktarına ve kablo uzunluğuna göre uygun kesit belirlenmeli; güneş paneli ile şarj kontrol cihazı arasında UV dayanımlı solar kablo kullanılmalıdır.

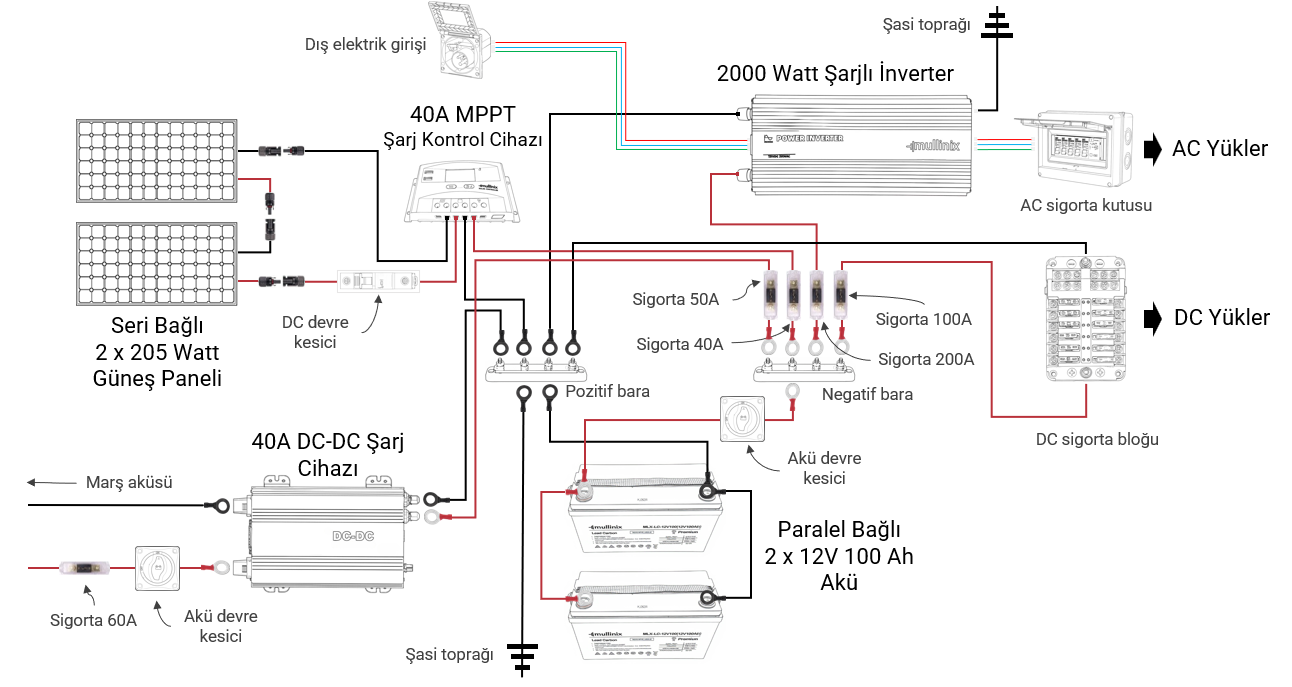

Karavan Güneş Enerjisi Sistemi: 410W Bağlantı Şeması

Güneş paneli, şarj kontrol cihazı, akü, invertör, sigorta, devre kesici, bara ve DC-DC şarj cihazının bir araya geldiği 410W'lık örnek karavan güneş enerjisi bağlantı şeması aşağıdadır. Bu şema özellikle motokaravanlar için uygundur.

Sonuç

Güneş paneli, MPPT şarj kontrol cihazı, akü, invertör, bara, sigortalar, DC-DC şarj cihazı ve kablolardan oluşan bu 8 temel bileşeni doğru seçmek ve birbirine uyumlu bir şekilde entegre etmek, uzun ömürlü ve güvenilir bir karavan güneş enerjisi sisteminin temelini oluşturur. İyi bilgilendirilmiş tercihler ve kaliteli bileşenler, uzun vadede hem maliyet hem de konfor açısından karşılığını fazlasıyla verir.

Sıkça Sorulan Sorular

Karavana kaç watt güneş paneli gerekir?

Gerekli panel gücü günlük enerji tüketiminize bağlıdır. Basit hesaplama: Karavanda kullanacağınız tüm cihazların watt değerleri ve günlük çalışma sürelerini çarpıp toplayın (kWh cinsinden günlük tüketim), ardından Türkiye'nin ortalama 4–5 saatlik günlük güneşlenme süresine bölün. Ortalama bir karavan kullanımı için 200W–400W panel genellikle yeterlidir; buzdolabı veya klima gibi yüksek güç gerektiren cihazlar eklenirse bu değer 500W'ın üzerine çıkabilir.

MPPT mi PWM mi şarj kontrol cihazı tercih etmeliyim?

MPPT şarj kontrol cihazları, panel çıkışından maksimum güç noktasını takip ederek PWM'ye kıyasla %20–30'a varan daha verimli şarj sağlar. Özellikle panel voltajı akü voltajından yüksek olan sistemlerde ve kış gibi düşük ışıklı koşullarda MPPT'nin avantajı belirginleşir. Küçük ve basit sistemlerde maliyet avantajı arıyorsanız PWM de yeterli olabilir.

Karavan için jel akü mi LiFePO4 akü mü tercih edilmeli?

LiFePO4 aküler daha hafif, daha uzun ömürlü (2000–4000 döngü) ve %80'e kadar güvenle deşarj edilebilirken, jel akülerin %50 deşarj sınırı vardır. Bu nedenle aynı kullanılabilir kapasiteye ulaşmak için jel aküde yaklaşık iki kat daha fazla Ah kapasitesi gerekmektedir. İlk yatırım maliyeti LiFePO4'te daha yüksek olmakla birlikte uzun vadede daha ekonomik ve pratik seçenektir.

Karavan güneş enerjisi sistemi kurulumu zor mudur?

Temel elektrik bilgisine sahip bir DIY meraklısı için kurulum yapılabilir; ancak panellerin çatıya montajı, doğru kablo kesit seçimi ve sigorta yerleşimi kritik adımlardır. Hatalı bir montaj hem ekipmana hem de karavana zarar verebilir. Bu nedenle özellikle kablo tesisatı ve sigorta konusunda bir uzmana danışmak önerilir.

12V mi 24V sistem tercih etmeliyim?

Küçük karavanlar ve basit sistemler için 12V yeterlidir. Ancak 1000W'ın üzerinde invertör veya birden fazla yüksek güçlü cihaz planlanıyorsa 24V sisteme geçmek kablo kayıplarını azaltır ve verimi artırır. Büyük sistemlerde 48V en verimli seçenektir.

Karavan güneş enerjisi sistemi gece de çalışır mı?

Evet. Güneşin aktif olduğu saatlerde paneller hem anlık tüketimi karşılar hem de akülerinizi şarj eder. Gece veya bulutlu havalarda aküde depolanan enerji kullanılır. Kaç gün güneşsiz hava geçirebileceğiniz sisteminizin toplam akü kapasitesine bağlıdır; genellikle 2 günlük özerk kullanım için boyutlandırma önerilir.
