Birden fazla akünüz varsa seri ve paralel bağlantı arasındaki farkı anlamak kritik önem taşır. Akülerinizi nasıl bağladığınız; voltaj, amper kapasitesi ve sistemin genel performansı üzerinde doğrudan belirleyicidir. Bu rehberde seri, paralel ve seri-paralel bağlantıların nasıl yapıldığını bağlantı şemaları, pratik hesaplamalar ve önemli uyarılarla birlikte açıklıyoruz.
ℹ️
Hızlı Özet
Seri bağlantı: Voltaj artar, amper kapasitesi sabit kalır.Paralel bağlantı: Amper kapasitesi artar, voltaj sabit kalır.Seri + Paralel: Her ikisi de artar.
Mullinix LC Serisi Kurşun Karbon Akü
Aktif negatif plakada kurşun karbon kompozit malzeme kullanılarak sülfatlaşma azaltılmış ve şarj kabul yeteneği artırılmıştır. AGM ve jel aküye kıyasla daha uzun döngü ömrü sunar.
Akü Seri Bağlantı
Aküleri seri bağlamak, iki veya daha fazla aküyü sistemin toplam voltajını artırmak için birbirine bağlamaktır. Seri bağlantıda bir akünün pozitif terminali bir sonraki akünün negatif terminaline uç uca bağlanır. Voltajlar birbirine eklenir; ancak amper kapasitesi tek bir akününkiyle aynı kalır.
Aküler Nasıl Seri Bağlanır?
✔ Birinci akünün negatif terminalini bir sonraki akünün pozitif terminaline bağlayın. Bu işlemi seri bağlamak istediğiniz son aküye kadar tekrarlayın.
✔ Serinin birinci aküsünün pozitif terminalini uygulamanızın (invertör veya şarj kontrol cihazı) pozitif akü bağlantı terminaline bağlayın.
✔ Serinin sonuncu aküsünün negatif terminalini uygulamanızın negatif akü bağlantı terminaline bağlayın.
✔ Kullandığınız invertör veya şarj kontrol cihazının voltaj değerinin seri bağladığınız akülerin toplam voltajıyla uyumlu olduğundan emin olun.

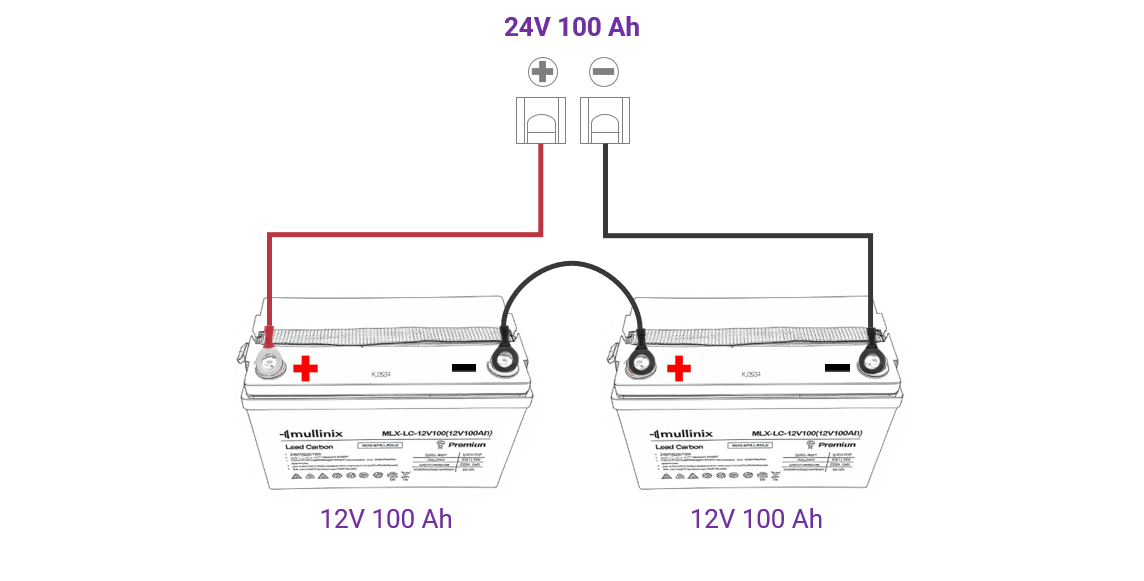

12V 100Ah 2 Akü Seri Bağlantı → 24V 100Ah

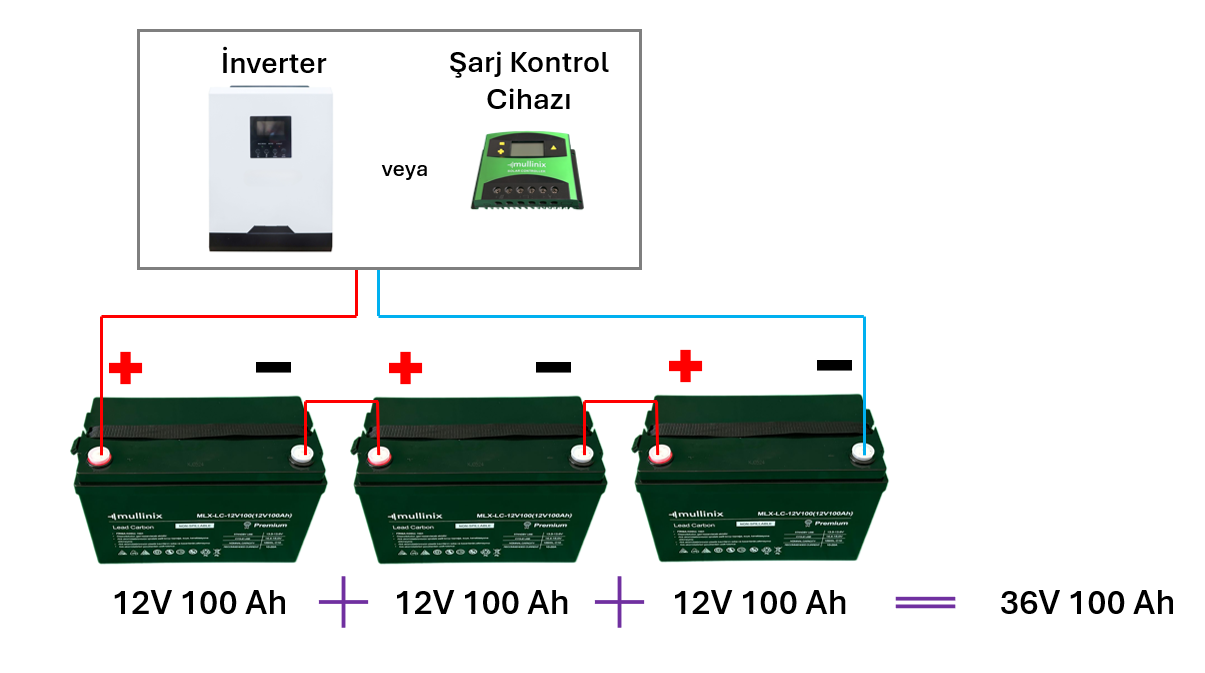

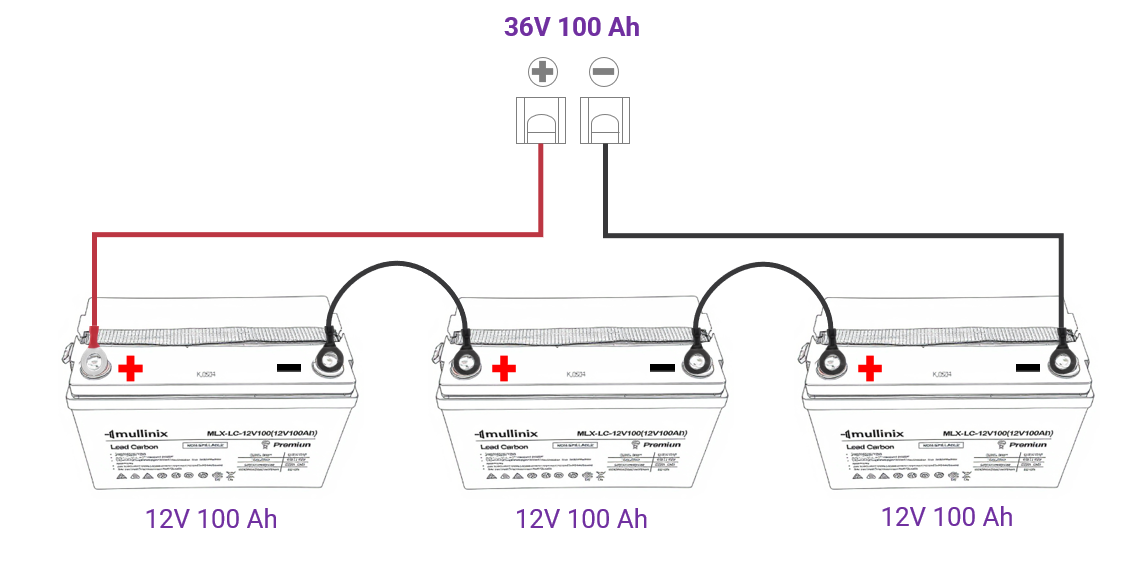

12V 100Ah 3 Akü Seri Bağlantı → 36V 100Ah
Aküleri Seri Bağlamanın Avantajları
Elektrikli cihazların tükettiği güç; çalışma voltajı ile çekilen akımın çarpımına eşittir (W = V × A). Örneğin 240W'lık bir cihaz 12V ile çalışırken 20A akım çekerken, aynı cihaz 24V ile çalışırken yalnızca 10A çeker. Seri bağlantıyla yükselen sistem voltajı, daha az akım akışı sağlar; bu da:
✔ Daha ince kablo kullanımına olanak tanır
✔ Sistemde daha az voltaj kaybı yaşanmasını sağlar
✔ Aynı şarj akımında daha yüksek güç işleme kapasitesi sunar: 30A'lık bir şarj kontrol cihazı 12V'ta 360W idare ederken, 24V'ta 720W idare edebilir
Aküleri Seri Bağlamanın Dezavantajları
✔ Seri bağlı akülerden herhangi biri arızalanırsa tüm sistem çalışmaz hale gelir.
✔ Zincir analojisi: Sistemin performansı ve ömrü en zayıf, en yaşlı veya en düşük kapasiteli aküyle sınırlıdır.
✔ Seri bağlı aküler arasında şarj dengesizliği yaygındır; bu durum bazı akülerin hızlı deşarj olmasına ve ömrün kısalmasına neden olur.
Akü Paralel Bağlantı
Aküleri paralel bağlamak, iki veya daha fazla aküyü sistemin amper (Ah) kapasitesini artırmak için birbirine bağlamaktır. Paralel bağlantıda sistem voltajı sabit kalır; tüm akülerin pozitif terminalleri birbirine, negatif terminaller ise birbirine bağlanır.
Aküler Nasıl Paralel Bağlanır?
✔ Birinci akünün pozitif terminalini bir sonraki akünün pozitif terminaline bağlayın. Bu işlemi son aküye kadar tekrarlayın.
✔ Negatif terminaller için de aynı adımı izleyin: tüm negatif terminalleri birbirine bağlayın.
✔ Birinci akünün pozitif terminalini uygulamanızın pozitif akü bağlantı terminaline bağlayın.
✔ Sonuncu akünün negatif terminalini uygulamanızın negatif akü bağlantı terminaline bağlayın.

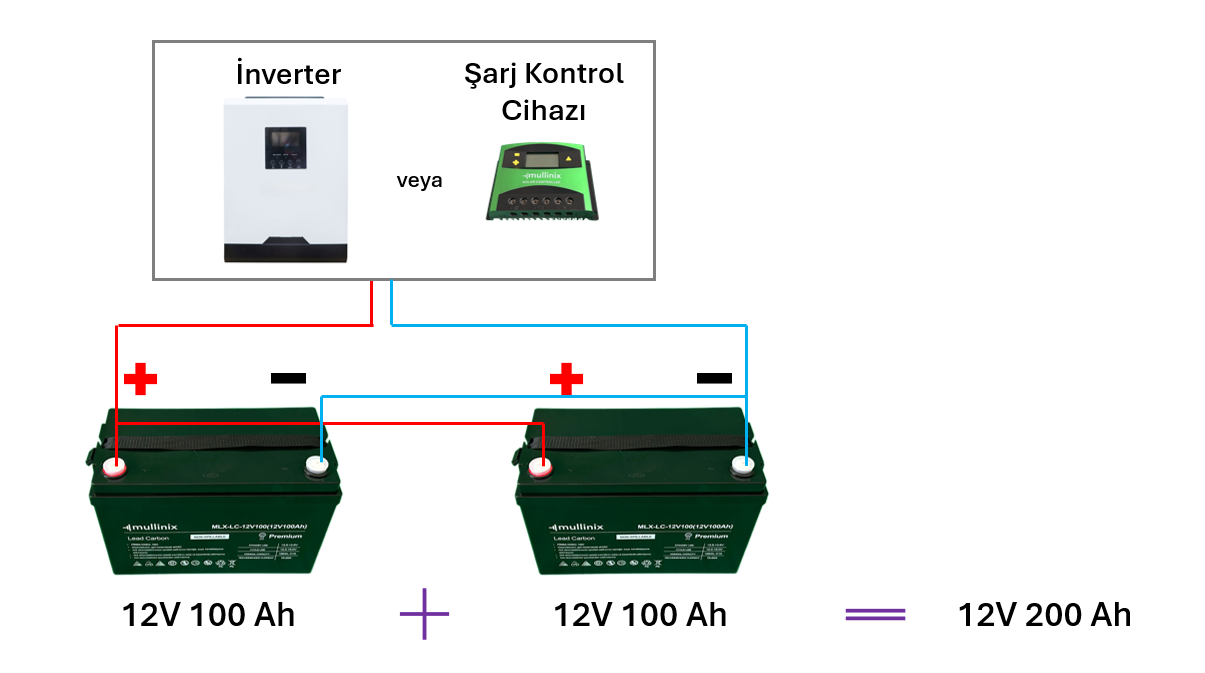

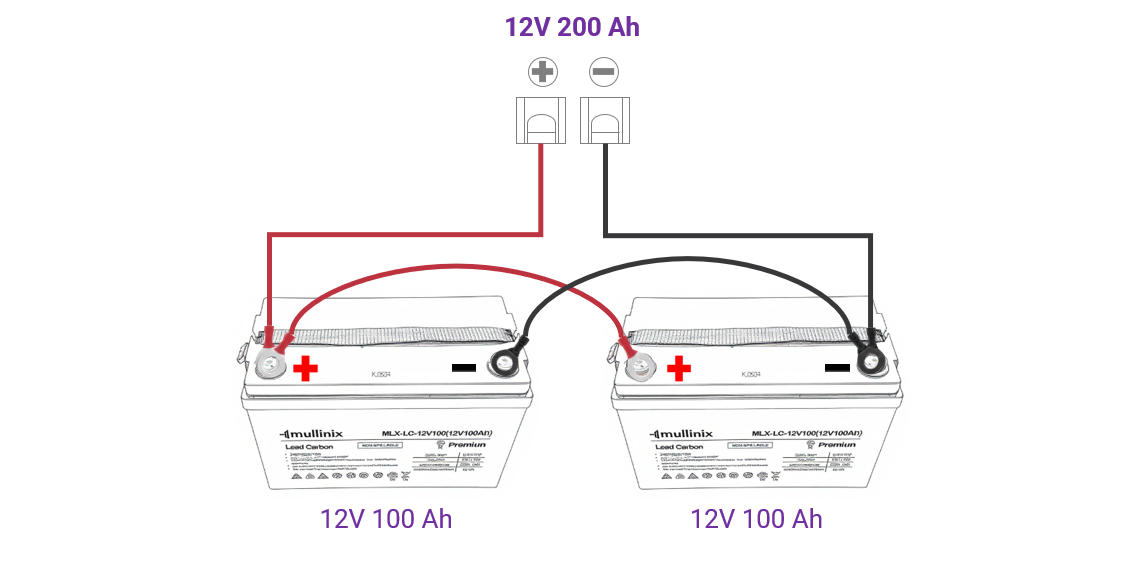

12V 100Ah 2 Akü Paralel Bağlantı → 12V 200Ah

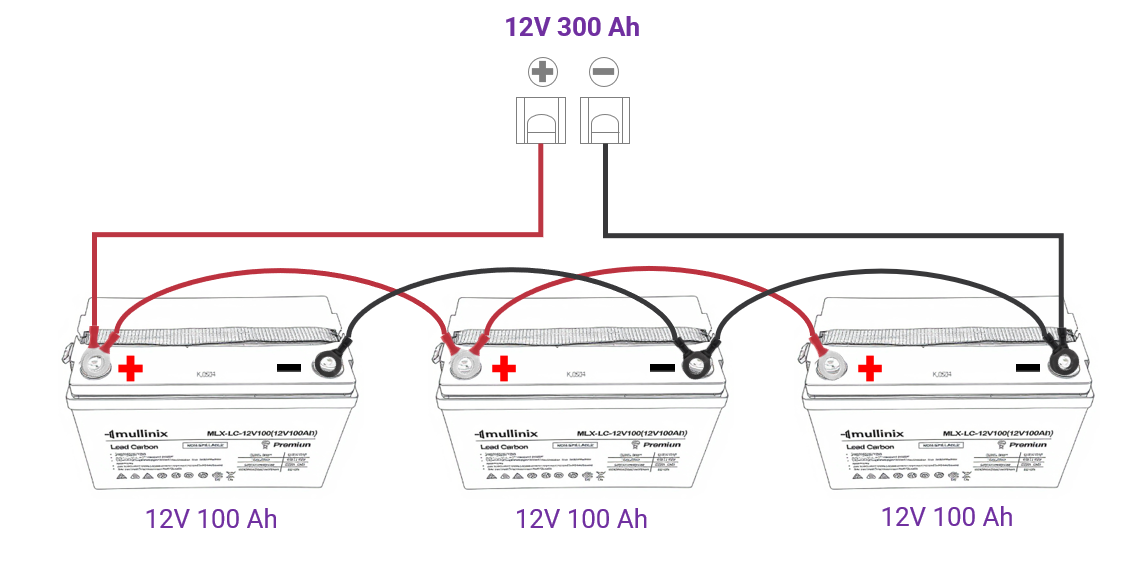

12V 100Ah 3 Akü Paralel Bağlantı → 12V 300Ah
Aküleri Paralel Bağlamanın Avantajları
✔ Paralel bağlı akülerden biri arızalansa bile sistem çalışmaya devam eder — enerji sürekliliği kritik uygulamalar için idealdir.
✔ Tüm aküler aynı voltaj değerini alır; bu nedenle aşırı şarj veya aşırı deşarj riski seri bağlantıya kıyasla daha düşüktür.
Aküleri Paralel Bağlamanın Dezavantajları
✔ Sistem voltajı daha düşük olduğundan daha yüksek akım çekilir; bu daha kalın kablo kullanımını zorunlu kılar ve voltaj kaybı seri bağlantıya göre daha yüksektir.
✔ Paralel bağlı akülerden birinin aşırı ısınması diğerlerini de etkileyebilir. Bu nedenle termal kaçak riski seri bağlantıya kıyasla daha yüksektir.
Akü Seri-Paralel Bağlantı
Hem voltajı hem de amper kapasitesini artırmak istediğinizde akülerinizi hem seri hem de paralel bağlamanız gerekir. Bu yöntemde önce seri bağlı akü dizileri oluşturulur, ardından bu diziler birbirine paralel bağlanır.
Aküler Seri-Paralel Nasıl Bağlanır?
✔ İlk adımda her bir akü setini kendi içinde seri bağlayın: pozitif terminali bir sonraki akünün negatif terminaline bağlayarak seri diziler oluşturun.
✔ Her iki seri diziyi seri bağladıktan sonra, dizilerin dış pozitif ve dış negatif terminallerini birbirine bağlayarak paralel hale getirin.

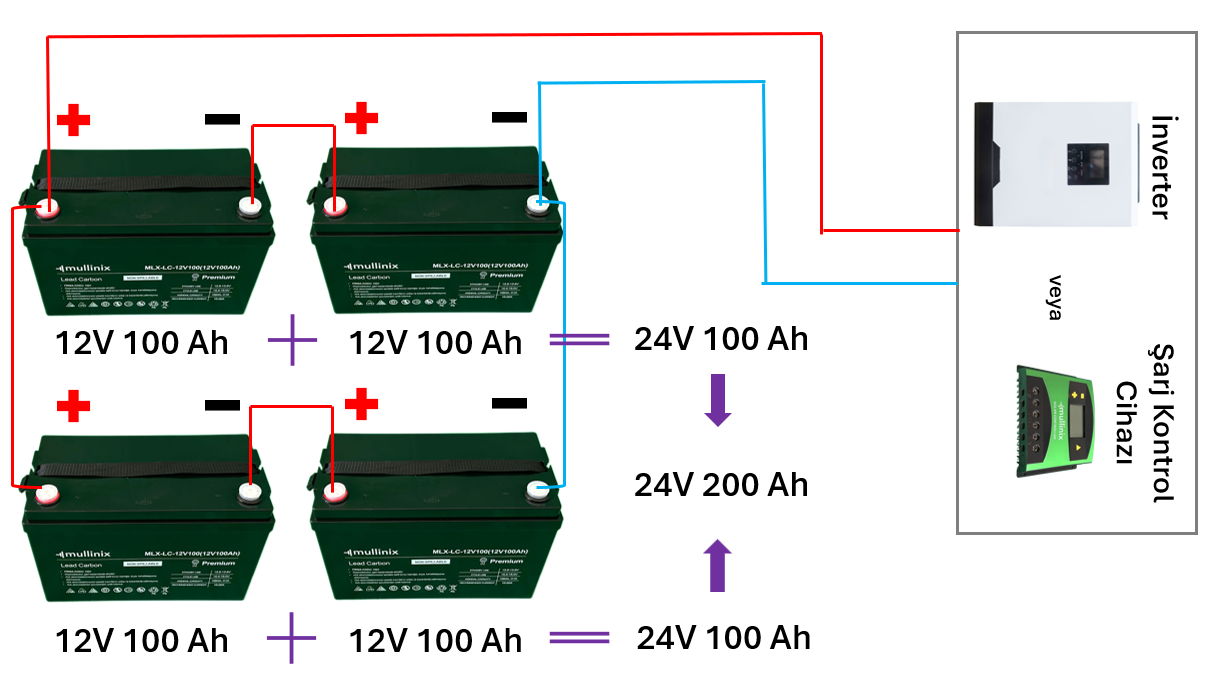

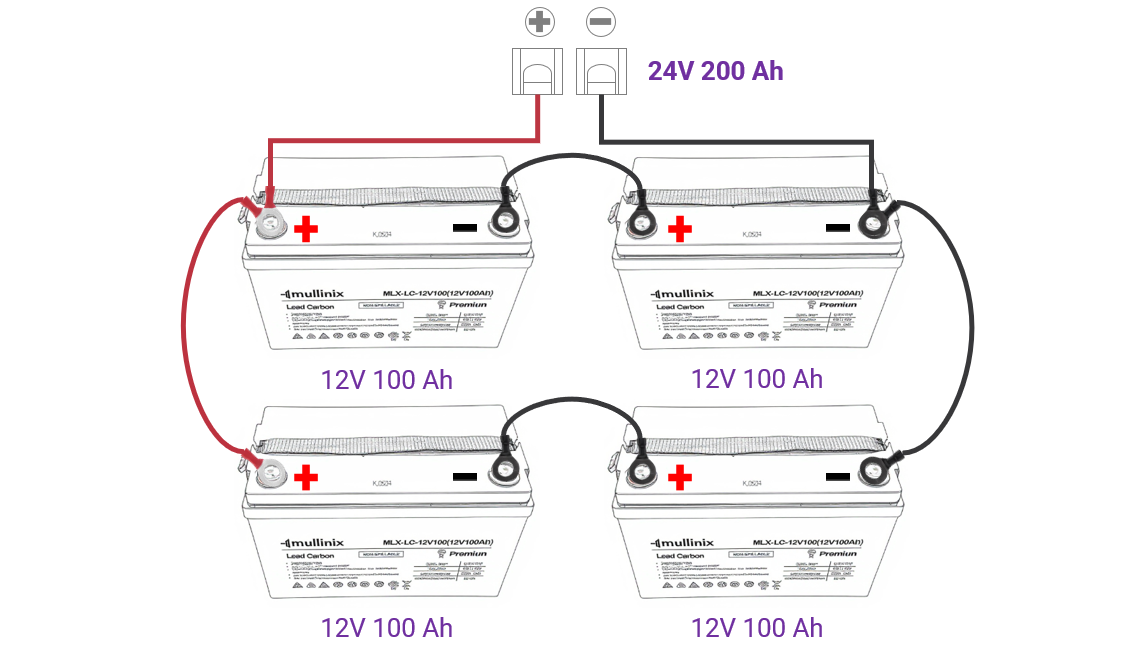

12V 100Ah 4 Akü Seri-Paralel Bağlantı → 24V 200Ah
Sonuç: Bağlantı Türü Seçim Rehberi
Bağlantı Türü
Voltaj
Amper Kapasitesi (Ah)
Ne Zaman Tercih Edilmeli?
Seri Artar
Sabit kalır
Daha yüksek voltaj gerektiğinde (24V, 48V sistem)
Paralel Sabit kalır
Artar
Daha uzun çalışma süresi gerektiğinde
Seri + Paralel Artar
Artar
Hem yüksek voltaj hem kapasiteye ihtiyaç duyulduğunda
AWG Nedir: Akü Bağlantı Kablosu Seçim Kılavuzu
Güvenli ve verimli akü bağlantısı için doğru kablo kesitini seçmek kritiktir. Akü kablosu boyut tablosu, voltaj düşüşü hesabı ve sistem performansını koruma rehberi.
Mullinix GE Serisi AGM Jel Akü
AGM seperatör, yüksek kalay alaşımı pozitif plaka ve Kolloidal Silika Jel elektrolit kombinasyonu GE serisini standart AGM ve jel akülerden ayıran üçlü avantaj sunar.
Sıkça Sorulan Sorular
Akülerin ömrü seri mi paralel mi bağlandığında daha uzun olur?
Genel olarak paralel bağlanan akülerin ömrü daha uzundur. Paralel bağlantı toplam amper kapasitesini artırır ve yükü aküler arasında eşit dağıtır; bu da her akü üzerindeki stresi azaltır. Seri bağlantıda ise en zayıf akü tüm sistemin performansını ve ömrünü belirler.
Seri bağlantı mı yoksa paralel bağlantı mı daha fazla güç sağlar?
Her iki bağlantı türünde de toplam kullanılabilir enerji (Wh = Volt × Ah) aynıdır. Seri bağlantı voltajı artırırken amper kapasitesini değiştirmez; paralel bağlantı ise amper kapasitesini artırırken voltajı sabit tutar. Başka bir deyişle, 2 adet 12V 100Ah aküyü nasıl bağlarsanız bağlayın toplam enerji 2400Wh'dir.
2 adet 12 volt akü 24 volta nasıl çevrilir?
2 adet 12V aküyü seri bağlayarak 24V elde edebilirsiniz: birinci akünün pozitif terminalini ikinci akünün negatif terminaline bağlayın. Birinci akünün negatif ve ikinci akünün pozitif terminali sistem çıkışı olur. Örnek bağlantı için "12V 100Ah 2 Akü Seri Bağlantı" şemasına bakabilirsiniz.
4 adet akü 24 volt nasıl bağlanır?
4 adet 12V aküyü 2 seri + 1 paralel olarak bağlayarak 24V elde edebilirsiniz. İlk iki aküyü seri bağlayın, ikinci iki aküyü de seri bağlayın, ardından bu iki seri diziyi birbirine paralel bağlayın. Sonuç: 24V ve 2 kat amper kapasitesi. Örnek bağlantı için "12V 100Ah 4 Akü Seri-Paralel Bağlantı" şemasına bakabilirsiniz.
6 adet akü 24 volt nasıl bağlanır?
6 adet 12V aküyü 3 seri + 2 paralel bağlayarak 24V elde edebilirsiniz. Üçer akülik iki seri dizi oluşturun, ardından bu iki diziyi birbirine paralel bağlayın. Sonuç: 24V ve 3 kat amper kapasitesi.

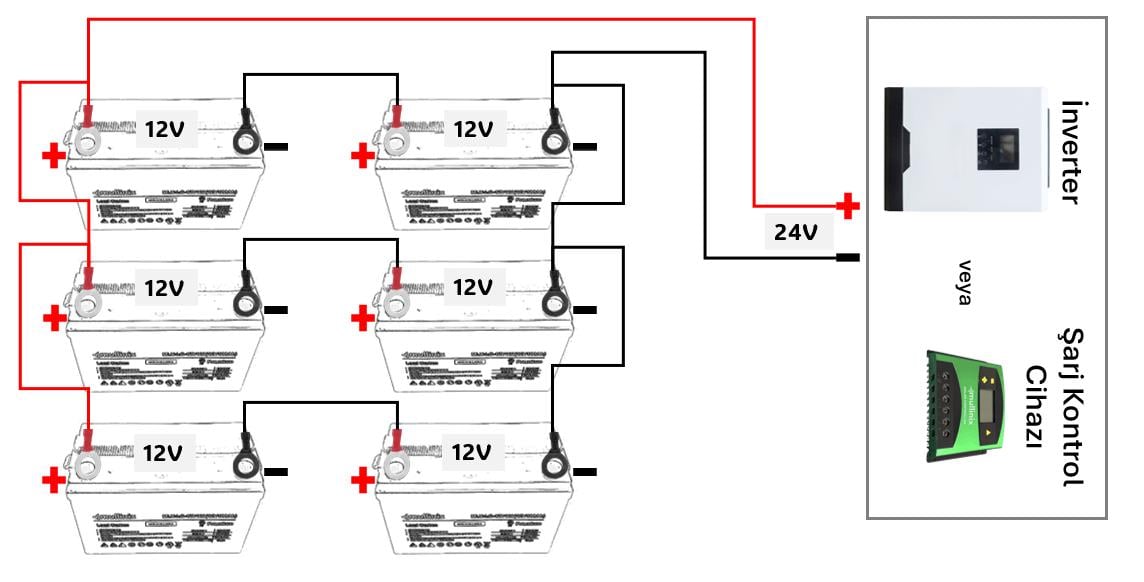

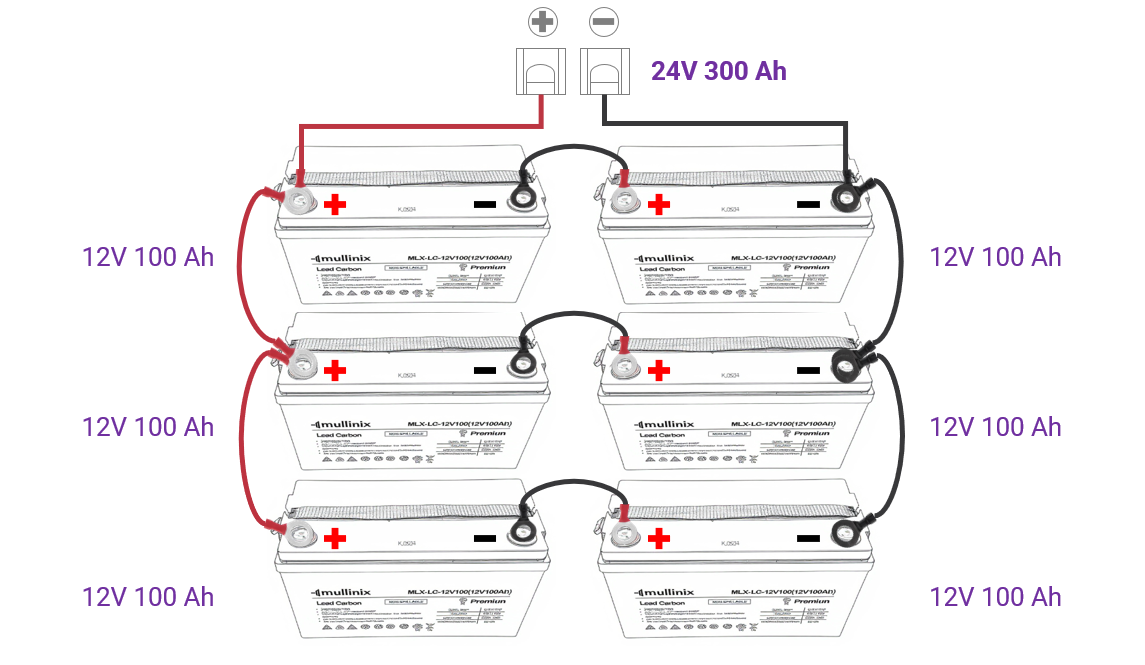

6 Adet 12V Akü Seri-Paralel Bağlantı → 24V
4 adet 12V akü ile 48V nasıl elde edilir?
4 adet 12V aküyü tümünü seri bağlayarak 48V elde edebilirsiniz (12V × 4 = 48V). Amper kapasitesi tek bir akününkiyle aynı kalır. 48V sisteme daha fazla kapasite eklemek istiyorsanız, 4'er akülik seri dizilerini birbirine paralel bağlayabilirsiniz.
Farklı Ah kapasitesindeki aküleri paralel bağlayabilir miyim?
Teknik olarak mümkündür ancak önerilmez. Farklı kapasitedeki aküler arasında dengesiz şarj-deşarj döngüleri oluşur; küçük kapasiteli akü çok daha fazla strese maruz kalır ve tüm sistemin ömrünü kısaltır. Hem seri hem de paralel bağlantılarda aynı marka, model, kapasite ve yaşta aküler kullanmak en iyi performansı sağlar.
LiFePO4 aküler seri bağlanabilir mi?
Çoğu üretici tarafından tavsiye edilmez. LiFePO4 aküler dahili BMS (Akü Yönetim Sistemi) içerir. İki akü seri bağlandığında (ör. 2 × 12V = 24V) zamanla voltaj dengesizlikleri oluşur; bu BMS'nin doğru çalışmasını engeller ve bir akünün diğerini devre dışı bırakmasına neden olabilir. Üretici açıkça "seri bağlayabilirsin" demiyorsa lityum aküleri paralel bağlayın ya da 24V/48V kasalı tek ünite tercih edin.
