Güneş paneli kurdunuz, akü seçtiniz — ama ikisi arasına ne koyacaksınız? Paneller gün boyunca ışık yoğunluğuna göre 12V'tan 20V'un üzerine kadar değişen voltajlar üretir. Bu dengesiz enerji aküye doğrudan verilseydi, akü aşırı ısınır ve haftalar içinde kalıcı hasar görürdü. Solar şarj kontrol cihazı tam olarak bu noktada devreye girer: güneş panelinden gelen enerjiyi akünün ihtiyacı olan voltaj ve akıma düzenleyerek sisteminizin kalbi olarak çalışır.
Bu rehberde 30 amper PWM solar şarj regülatörünün teknik çalışma prensibini, kaç watt panel bağlayabileceğinizi, 3 aşamalı şarj döngüsünün akü ömrüne etkisini ve kurulumda yapılan kritik hataları ele alıyoruz.
ℹ️
Solar Şarj Kontrol Cihazı (Şarj Regülatörü) Nedir? Güneş paneli şarj kontrol cihazı, panel ile akü arasına bağlanan ve panelden gelen değişken DC voltajı akünün kabul edebileceği güvenli şarj voltajına düzenleyen elektronik cihazdır. Aşırı şarjı, derin deşarjı ve ters kutup bağlantısını önler; şarj sürecini Bulk, Absorption ve Float aşamalarında akıllıca yönetir. "Şarj regülatörü" olarak da bilinir.
3 Aşamalı Şarj Döngüsü: Akünüzün Ömrünü Belirleyen Süreç Kaliteli bir solar şarj kontrol cihazının en kritik görevi, aküyü üç farklı aşamada yönetmesidir. Bu döngüyü atlayan veya yalnızca sabit voltajda şarj eden ucuz sistemler, akü ömrünü ciddi biçimde kısaltır.
✅
Sayısal Kanıt — 3 Aşamalı Şarj Döngüsünün Akü Ömrüne Etkisi Battery University verilerine göre aşırı şarj (sabit yüksek voltajda bekleme), kurşun asit ve jel akü ömrünü %40–60 oranında kısaltır. Doğru 3 aşamalı şarj yönetimiyle bu hasar sıfıra indirilir; aynı akü 2–3 kat daha uzun ömürlü olabilir. Mullinix 30A PWM solar şarj regülatörü bu döngüyü akü tipi seçimine göre otomatik olarak optimize eder.
1 Bulk (Toplu Şarj) Aşaması: Akü boşken maksimum güvenli akımla hızlı şarj yapılır. Şarj kontrol cihazı panelden gelen maksimum enerjiyi aküye yönlendirir. Akü yaklaşık %80 doluluk seviyesine gelene kadar devam eder.
2 Absorption (Emilim) Aşaması: Akü voltajı hedef şarj voltajına (örn. 12V sistem için 14,4–14,8V) ulaştığında akım yavaş yavaş azaltılır. Bu aşamada akü %80'den %100'e tamamlanır. Hücrelerin tam dolması için kritik; bu aşama atlanırsa sülfasyon oluşur.
3 Float (Yüzdürme) Aşaması: Akü tam dolduğunda şarj cihazı voltajı düşük bir değerde (örn. 13,6–13,8V) tutarak akünün boşalmasını engeller, aşırı şarjdan korur. Sistem gün boyunca güneş altındayken bu modda çalışır.
30 Amper Kapasitesi: Kaç Watt Panel Bağlayabilirsiniz? 30 amper şarj kontrol cihazına kaç watt panel bağlanabilir? Solar şarj kontrol cihazının amper değeri, panellerden gelen enerjiyi aküye aktarırken taşıyabileceği maksimum akım kapasitesini gösterir. Maksimum bağlanabilecek panel gücü sistem voltajına göre değişir. Temel formül: Maksimum Panel Gücü (W) = Kontrolör Akımı (A) × Sistem Voltajı (V)
Sistem Voltajı Kontrolör Kapasitesi Maksimum Panel Gücü Tipik Uygulama 12V 30A 30A × 12V = 360W Karavan, tekne, bahçe sulama, küçük bağ evi 24V 30A 30A × 24V = 720W Orta ölçekli off-grid sistem, pompa, aydınlatma
⚠️
PWM Kontrolörde Panel Gücünü %10–20 Altında Tutun PWM teknolojisi, panel voltajını akü voltajına eşitlediğinden panel VOC (açık devre voltajı) değerini kullanmaz. Bu nedenle panel gücünü maksimum sınırın %10–20 altında tutmak ısınmayı önler ve uzun vadeli güvenilirliği artırır. 12V sistem için 360W sınır varsa 280–320W panel bağlamak ideal çalışma noktasıdır.
PWM mi, MPPT mi? Hangi Durumda Hangisi? Güneş enerjisi sistemlerinde en sık sorulan sorulardan biri "PWM şarj kontrol cihazı mı, MPPT mi almalıyım?" sorusudur. Yanıt, sistem büyüklüğüne, bütçeye ve kurulum amacına göre değişir.
Kriter PWM Şarj Regülatörü MPPT Şarj Kontrol Cihazı Çalışma Prensibi Panel voltajını akü voltajına eşitler Panelin maksimum güç noktasını izler Verimlilik %70–80 (panel gücünün tamamı kullanılmaz) %93–98 (panel enerjisi tam kullanılır) Panel Gücü Uyumu Panel ile akü aynı voltaj sınıfında olmalı Yüksek voltajlı panellerle de çalışır İdeal Sistem Büyüklüğü 300–400W ve altı 400W ve üzeri Fiyat Ekonomik Yüksek Güvenilirlik / Basitlik ✅ Yüksek — daha az elektronik bileşen Daha karmaşık mimari Önerilen Kullanım Karavan, tekne, hobi bahçesi, bağ evi aydınlatma Ev GES, büyük off-grid sistem
ℹ️
PWM Ne Zaman Açık Ara Doğru Tercih? Küçük ve orta ölçekli sistemlerde — özellikle 300W altında — MPPT'nin yüksek maliyeti kazandığı ekstra enerjiyle hiçbir zaman karşılanamaz. Karavan veya tekne kurulumlarında PWM şarj regülatörünün basit tasarımı, titreşim ve nem ortamlarında çok daha uzun ömürlü çalışır. Emin değilseniz bu basit kural işe yarar: sisteminizin toplam panel gücü 400W'ın altındaysa PWM, üzerindeyse MPPT tercih edin.
Akü Tipi Ayarı: Neden Göz Ardı Edilmemeli? Birçok kullanıcı güneş paneli şarj kontrol cihazını kurar ve fabrika ayarında bırakır. Oysa akü tipi ayarı, şarj voltajlarını ve Float geçiş noktasını doğrudan belirler — ve bu değerler akü kimyasına göre farklılaşır.
✔ Sulu (Flooded) Kurşun Asit: En yüksek şarj voltajına ihtiyaç duyar (Absorption ≈ 14,7–14,9V / 12V sistem). Gaz çıkışı normaldir; havalandırma şarttır.
✔ Jel (GEL): Aşırı şarja karşı hassastır. Absorption voltajı daha düşük tutulur (≈ 14,1–14,4V). Fabrika ayarı genellikle sulu akü için yapılmıştır; jel kullanılıyorsa mutlaka akü tipi değiştirilmelidir.
✔ AGM (Emici Cam Elyaf): Orta voltaj değerleri (Absorption ≈ 14,4–14,6V). Kapalı yapısı ve düşük öz deşarj oranıyla karavan ve tekne için yaygın tercihtir.
🚨
Jel Aküyü Sulu Akü Ayarıyla Şarj Etmeyin Jel akü, sulu akü için tasarlanmış yüksek Absorption voltajına maruz kalırsa iç basınç artar, hücreler şişer ve kalıcı kapasite kaybı yaşanır. Bu hasar garanti kapsamına girmez ve akünün erken değiştirilmesine neden olur. Şarj kontrol cihazını kurmadan önce akü tipini doğru seçin.
Türkiye PSH Verisiyle Panel Boyutlandırma Örneği 30A solar şarj kontrol cihazıyla kurulacak sistem için panel sayısını belirlerken bulunduğunuz bölgenin günlük ortalama güneşlenme süresini (PSH) referans almanız gerekir.
Formül: Günlük Üretim (Wh) = Panel Gücü (W) × PSH (saat/gün) × Sistem Verimi (%85)
İl Yıllık Ort. PSH (saat/gün) 280W Panel / 12V Sistem 360W Panel / 12V Sistem Antalya 5,8 ≈ 1.381 Wh/gün ≈ 1.774 Wh/gün İzmir 5,3 ≈ 1.261 Wh/gün ≈ 1.619 Wh/gün Ankara 4,8 ≈ 1.142 Wh/gün ≈ 1.469 Wh/gün İstanbul 3,8 ≈ 903 Wh/gün ≈ 1.160 Wh/gün Trabzon 3,0 ≈ 714 Wh/gün ≈ 918 Wh/gün
Örnek Uygulama: Ankara'da küçük bir bağ evine kurulacak sistem, günde ortalama 1.200 Wh enerji tüketiyorsa: 1.200 Wh ÷ 4,8 PSH ÷ 0,85 verim ≈ 294W panel gerekir. Bu değer 30A PWM kontrolörün 12V'ta desteklediği 360W sınırının içinde kaldığından Mullinix 30A PWM solar şarj regülatörü bu sistem için mükemmel bir eşleşmedir.
Kurulumda Hayat Kurtaran Bağlantı Sırası Güneş paneli şarj kontrol cihazı nasıl bağlanır, sırası neden önemli? Solar şarj kontrol cihazı kurulumunda en sık yapılan hata bağlantı sırasını atlamaktır. Cihaz, bağlandığı anda sistemin voltajını ölçerek 12V mi, 24V mi olduğunu otomatik tanımlayan bir başlatma rutini çalıştırır. Bu tanımlama yanlış yapılırsa cihaz yanlış şarj voltajlarıyla çalışır ve akü hasar görür.
1 Önce Akü: Kontrolörün BAT terminallerine önce akü pozitif (+) ve negatif (−) kablolarını bağlayın. Dijital ekranın yandığını ve sistem voltajını (12V veya 24V) doğru gösterdiğini onaylayın.
2 Sonra Güneş Paneli: Akü bağlantısı tamamlandıktan ve ekran voltajı gösterdikten sonra PV terminallerine panel kablolarını bağlayın. Panel kablosu bağlanırken küçük bir kıvılcım normaldir.
3 En Son Yük Çıkışı (Load): Kontrol cihazının LOAD çıkışına doğrudan lamp, fan gibi 12V DC cihaz bağlayacaksanız bunu en son yapın. Load çıkışı LVD (Düşük Voltaj Kesme) korumasıyla donatılmıştır; akü belirli bir voltajın altına düştüğünde yük otomatik kesilir.

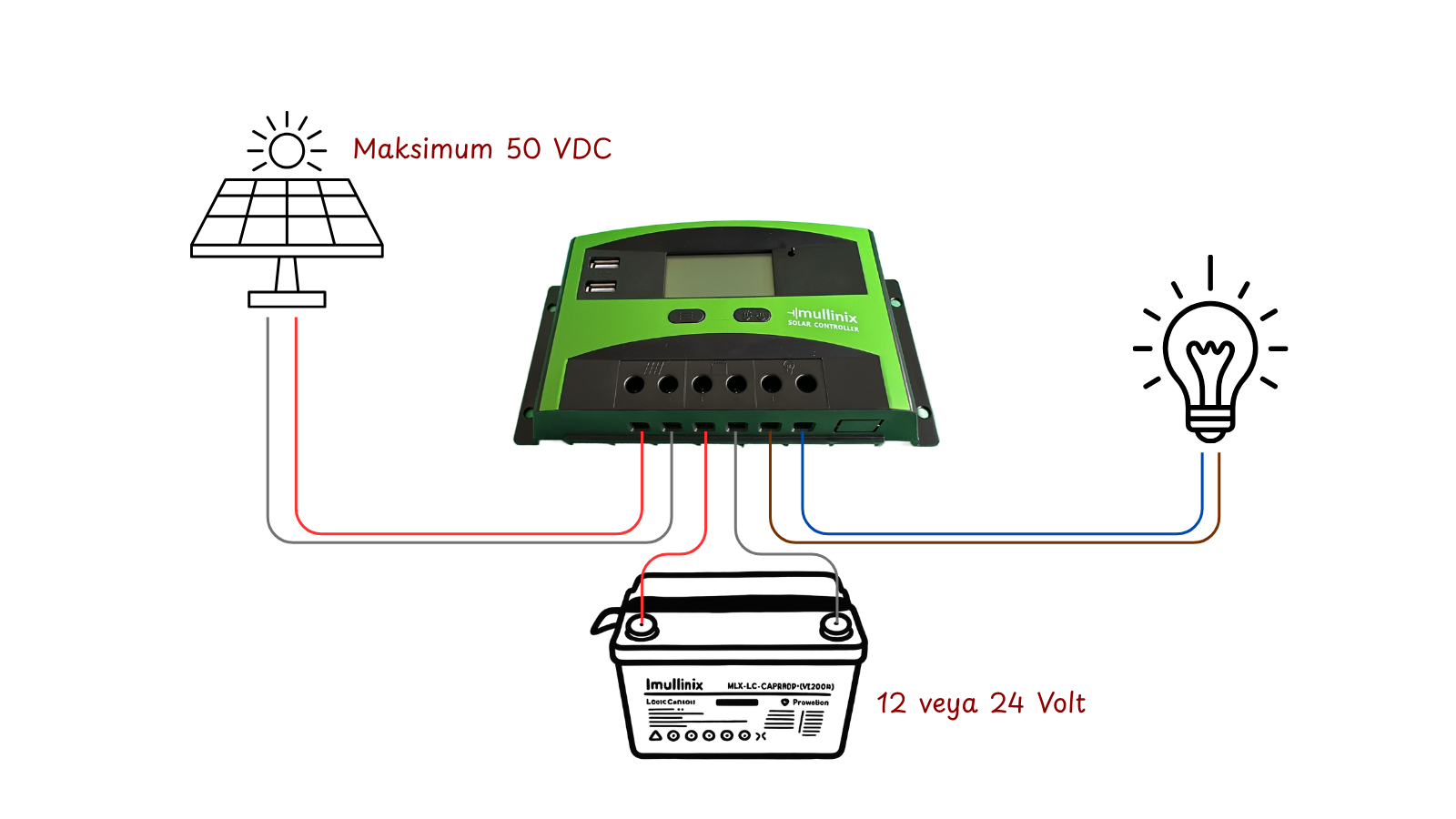

Mullinix 30A PWM Solar Şarj Kontrol Cihazı — Tipik Uygulama Bağlantı Şeması: Güneş paneli, akü ve yük çıkışı doğru bağlantı sırası 🚨
Sökerken Sıra Tersine Döner Sistemi sökerken kesinlikle önce paneli ayırın, sonra yük çıkışını, en son aküyü. Panel bağlıyken akü kablosunu çekerseniz PV enerji akışının kesilecek yeri kalmaz ve ciddi kıvılcım / cihaz hasarı yaşanabilir. Bu sıra hem kurulumda hem de bakımda istisnasız uygulanmalıdır.

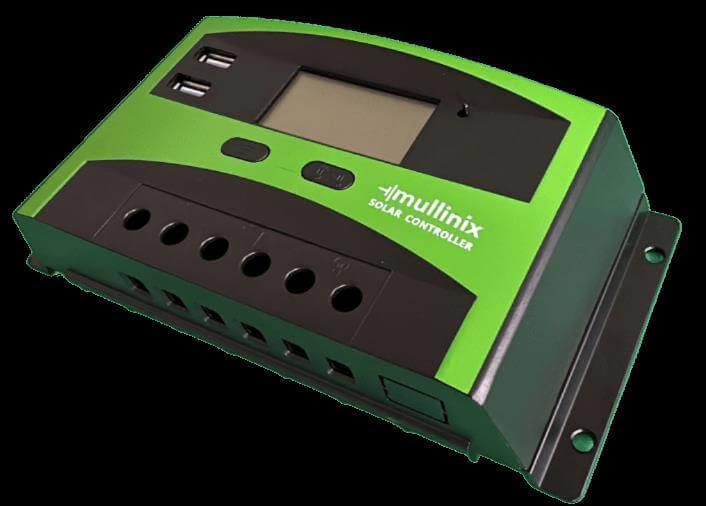

Mullinix 12/24V 30A PWM Solar Şarj Kontrol Cihazı Mullinix CL Serisi — 12/24V 30A PWM Solar Şarj Kontrol Cihazı Güneş paneli şarj kontrol cihazı olarak küçük ve orta ölçekli off-grid sistemler için tasarlanmış 30 amper PWM solar şarj regülatörü. 12V sistemde 360W, 24V sistemde 720W'a kadar güneş panelini destekler. Jel, AGM ve sulu akü tipi seçimi; 3 aşamalı otomatik şarj döngüsü (Bulk / Absorption / Float); ters kutup, kısa devre ve aşırı deşarj koruması. Dijital LCD ekran üzerinden anlık voltaj ve akım takibi; USB çıkışıyla doğrudan telefon şarjı. Karavan, tekne, bağ evi ve bahçe aydınlatma sistemleri için ideal güneş paneli şarj regülatörü.
Sıkça Sorulan Sorular Solar şarj kontrol cihazı (şarj regülatörü) nedir, ne işe yarar? Solar şarj kontrol cihazı, güneş paneli ile akü arasına bağlanan ve panelden gelen değişken voltajı akünün güvenli şarj voltajına düzenleyen elektronik cihazdır. Aşırı şarjı, derin deşarjı ve ters kutup bağlantısını önler; Bulk, Absorption ve Float olmak üzere 3 aşamalı şarj döngüsüyle akü ömrünü maksimize eder. Güneş paneli şarj regülatörü olmadan panel ve akü doğrudan bağlanamaz; akü kısa sürede hasar görür.
30 amper şarj kontrol cihazına kaç watt panel bağlanabilir? Formül: Maksimum Panel Gücü = Kontrolör Akımı (A) × Sistem Voltajı (V). 30A PWM solar şarj kontrol cihazı, 12V sistemde maksimum 360W, 24V sistemde maksimum 720W panel destekler. Pratik kullanımda bu değerin %10–20 altında kalmak — 12V sistem için 280–320W arası — cihazın ısınmasını önler ve uzun ömürlü çalışma sağlar. Bu sınırı aşan panel gücü kontrolörü zorlar ve garanti dışı arızalara neden olabilir.
PWM mi, MPPT mi solar şarj kontrol cihazı seçmeliyim? Sisteminizdeki toplam panel gücü 300–400W'ın altındaysa PWM şarj regülatörü açık ara doğru tercihdir: daha ekonomik, daha güvenilir ve küçük sistemlerde MPPT'nin ek verimliliği faturaya anlamlı biçimde yansımaz. 400W ve üzeri sistemlerde ise MPPT kontrolörün %93–98 verimliliği fazladan enerji üretimi sağlayarak yatırımını kısa sürede karşılar. Karavan, tekne veya basit bahçe-bağ evi aydınlatma sistemi kuruyorsanız Mullinix 30A PWM solar şarj kontrol cihazı ihtiyacınızı tamamen karşılar.
