Bu yazımızda UCAN Power UHC serisi hibrit inverter ile UHB serisi yüksek voltaj batarya sisteminin kullanıldığı, 15 kW nominal AC çıkış gücüne ve 25.60 kWh lityum enerji depolama kapasitesine sahip bir güneş enerjisi sisteminin Antalya/Kaş'taki gerçek uygulama verilerini paylaşıyoruz.
Sistem Bileşenleri

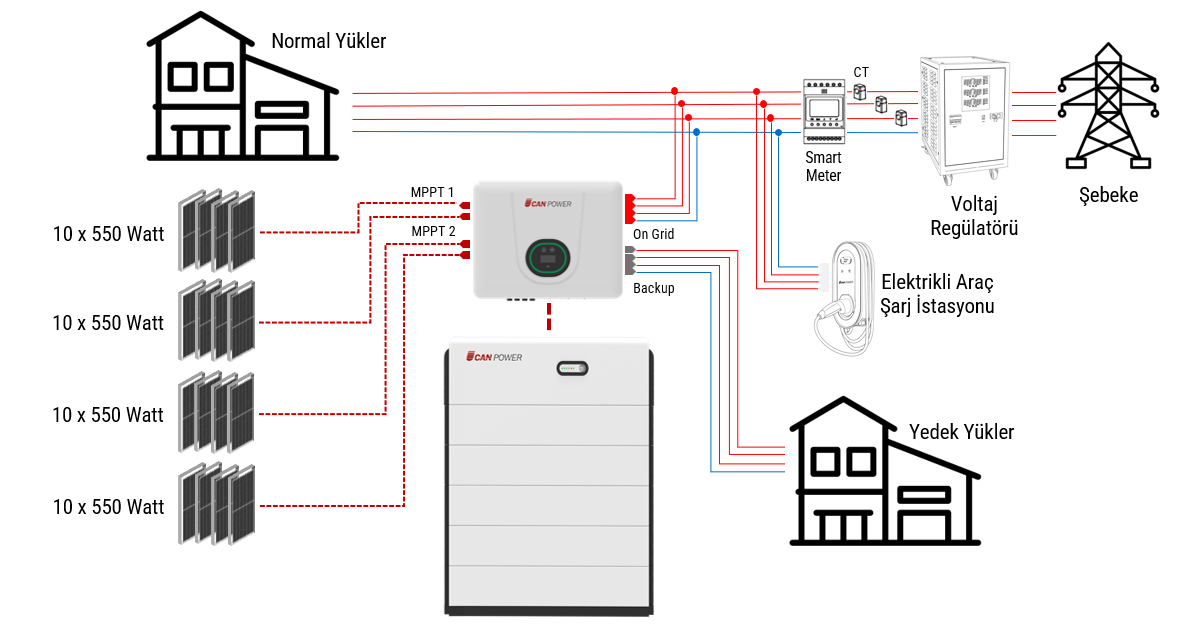

22 kWp / 15 kW AC / 25.60 kWh Batarya Enerji Depolama Sistemi Uygulama Şeması — Kaş, Antalya
Bileşen
Özellik
Detay
Güneş Panelleri 40 × 550W (4 dizi, seri bağlı)
Toplam 22 kWp nominal güç
Hibrit İnverter UHC 15KT (15 kW AC çıkış)
2 MPPT girişi, 200–950 VDC, 4 string kapasitesi
Lityum Batarya 10 × 2.56 kWh UHB (LFP)
Toplam 25.60 kWh; aktif hücre dengeleme
Voltaj Regülatörü Statik regülatör
Bölgede 160V'a düşen şebeke voltajına karşı
EV Şarj İstasyonu 11 kW / 32A / Trifaze wallbox
Güneş + batarya ile EV şarjı
Güneş Panelleri
Çatı alanı göz önünde bulundurularak 10 adet panelin seri bağlandığı 4 dizi tasarlandı. Toplam 40 adet 550W panel ile nominal güneş paneli gücü 22 kWp olarak gerçekleşti. 4 dizi, UHC 15KT'nin 4 MPPT string girişine bağlandı.
Hibrit İnverter (UHC 15KT) — %110 Dengesiz Yük Çıkış Fonksiyonu
UHC serisini diğer inverterlerden ayıran en önemli özelliklerden biri, %110 dengesiz yük çıkış fonksiyonudur . 3 fazlı sistemlerde fazlar arası eşit olmayan güç taleplerini verimli şekilde yönetir. Aşağıdaki iki senaryoyu karşılaştırarak bu fonksiyonun farkını somutlaştırabiliriz:

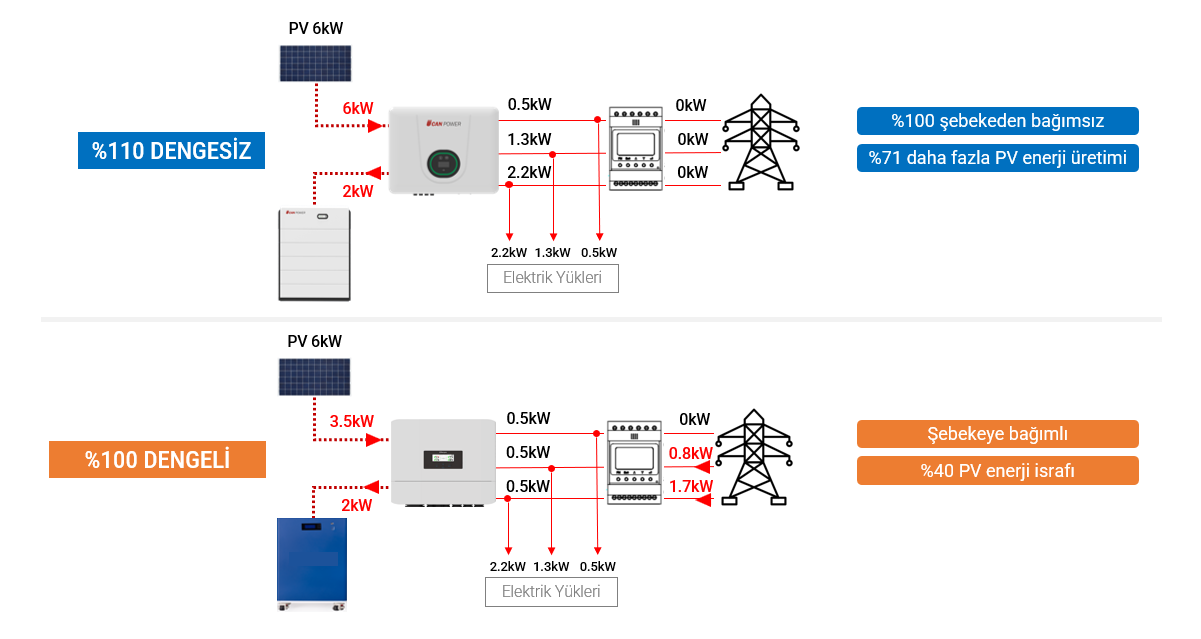

Dengesiz Yük Çıkışı Fonksiyonunun Avantajı: UHC 15KT vs. Standart İnverter
✔ %110 dengesiz yük çıkış fonksiyonuna sahip UHC 15KT: Güneş panelleri 6 kW üretiyor; yükler toplamda 4 kW çekiyor (faz dağılımı: F1 0.5 kW, F2 1.3 kW, F3 2.2 kW). İnverter güneşten 6 kW'ın tamamını çeker: 4 kW ile yükleri besler, 2 kW ile bataryaları şarj eder. Şebekeden sıfır çekim.
✔ Dengesiz yük fonksiyonu olmayan standart inverter: Aynı senaryo için güneşten yalnızca 3.5 kW çekebilir. Faz dengesizliğini kapatmak için şebekeden 2.5 kW almak zorunda kalır. Sonuç: %40 solar enerji israfı ve ek şebeke maliyeti.
Lityum Batarya Enerji Depolama (UHB LFP)
İhtiyaç fazlası güneş enerjisini depolamak için her biri 2.56 kWh kapasiteli 10 adet UHB serisi yüksek voltaj LFP batarya modülü kullanıldı. Toplam depolama kapasitesi 25.60 kWh olarak gerçekleşti (1 master + 9 slave modül). Sistemin öne çıkan avantajlarından biri aktif hücre dengeleme teknolojisi dir; bu teknoloji hücreler arası şarj dengesizliğini minimize ederek batarya ömrünü uzatır.
Voltaj Regülatörü
UHC serisi 195.5V–264.5V arası voltaj dalgalanmalarını yönetebilir. Ancak bu bölgede şebeke voltajı 160V seviyesine kadar düşebildiğinden statik voltaj regülatörü entegre edildi.
⚠️
Voltaj Regülatörlü Sistemlerde Kritik Nokta
Voltaj regülatörü uygulamalarında Smart Meter ve akım trafolarının (CT) regülatör çıkışına bağlanması zorunludur. Aksi takdirde enerji ölçümü ve şebeke senkronizasyonu hatalı gerçekleşir.
Duvar Tipi Elektrikli Araç Şarj İstasyonu (11 kW Wallbox)
Kullanıcının elektrikli aracını evde şarj edebilmesi için 11 kW — 32A — Trifaze duvar tipi şarj kutusu da sisteme entegre edildi. Güneş panellerinin ürettiği ve bataryalarda depolanan enerji ile EV şarj maliyetinde ciddi tasarruf sağlanabilmektedir.
Evde Elektrikli Araç Şarj Maliyeti: Örnek Uygulama
Güneş enerjisiyle evde EV şarjının maliyet ekonomisi ve hesaplama yöntemi için bu rehbere göz atın.
Temmuz 2025 Üretim ve Tüketim Verileri
📱
UCAN ESS App
UCAN ESS App ile solar sistemlerinize uzaktan erişebilir, izleyebilir ve kontrol edebilirsiniz. Enerji depolama seviyelerini günlük veya sezonluk olarak belirleyebilir; bataryaların şarj ve deşarj saatlerini kendiniz yönetebilirsiniz.

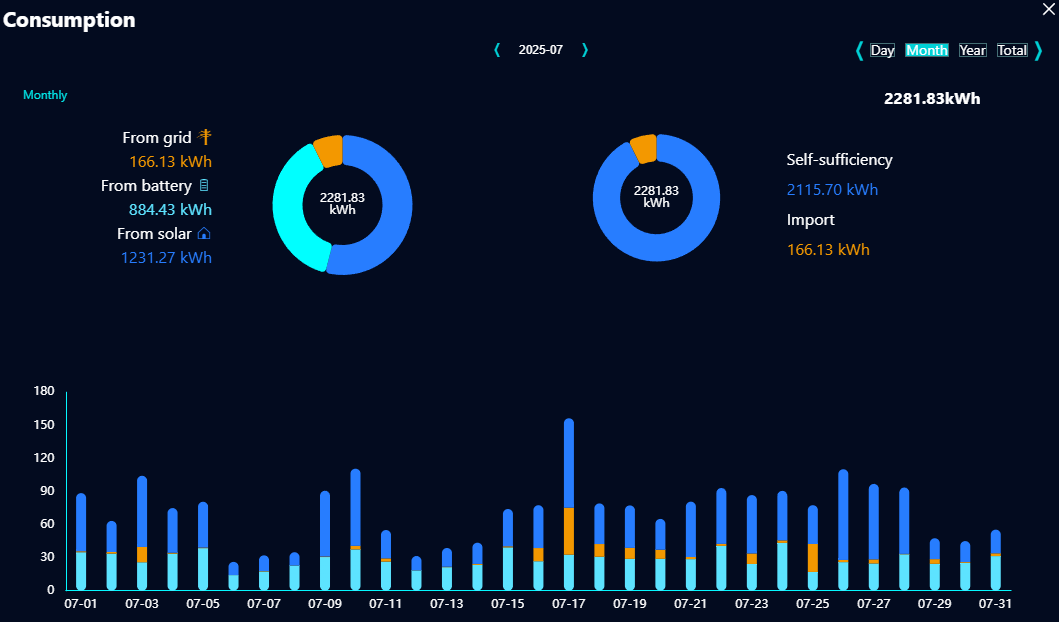

22 kWp / 15 kW AC / 25.60 kWh Batarya Enerji Depolama Sistemi — Temmuz 2025 Çalışma Verileri
Temmuz 2025'te toplam elektrik tüketimi 2.282 kWh (~2.3 MWh) olarak gerçekleşti. Bu tüketimin 2.116 kWh'i güneş enerjisinden karşılanırken yalnızca 116 kWh şebekeden alındı.
💡
Temmuz 2025 Fatura Tasarrufu
%92 öz tüketim oranı sayesinde bu ayda elektrik faturasından yaklaşık 12.609 TL tasarruf elde edildi.
Temmuz 2025 Elektrik Kesintileri

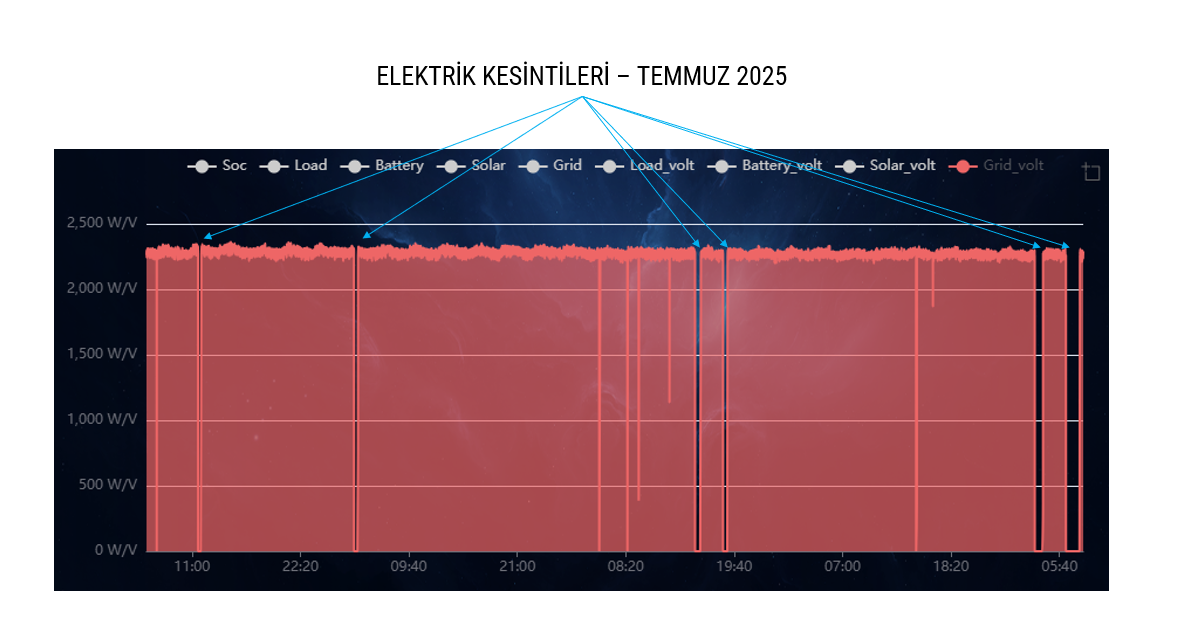

Temmuz 2025: Meydana Gelen 6 Elektrik Kesintisi
UHC/UHB sistemi elektrik kesintisi veya şebeke arızasına karşı 10 milisaniyenin altında devreye girerek enerji devamlılığını sağlar. Temmuz 2025'te 6 kez gerçekleşen ve toplamda 28.5 saat süren kesintilerin tamamında kullanıcı hiçbir konfor kaybı yaşamadı; kesintisiz elektrik kullanmaya devam etti.
Sıkça Sorulan Sorular
%110 dengesiz yük çıkış fonksiyonu neden önemlidir?
3 fazlı sistemlerde fazlar arasındaki güç talebi genellikle eşit değildir. Bu dengesizliği yöntemi olmayan inverterlerin solar üretim kapasitesi kısıtlanır ve fark şebekeden karşılanır — bu da hem enerji israfına hem de ekstra maliyete neden olur. UHC serisinin %110 dengesiz yük çıkış fonksiyonu, fazlar arası dengesizliği kendi içinde yönetir; bu sayede güneş enerjisinden maksimum fayda sağlanırken şebekeden çekim minimize edilir. Kaş uygulamasında bu özellik sayesinde Temmuz 2025'te %92 öz tüketim oranı elde edildi.
15 kW / 25.60 kWh sistem bir evi ne kadar besler?
Bu uygulamada Temmuz 2025'te aylık 2.282 kWh tüketim gerçekleşti ve bunun %92'si güneşten karşılandı. Yedekleme süresi için: 25.60 kWh ÷ toplam yük gücü (kW) formülü uygulanır. Örneğin 5 kW yük için yaklaşık 5 saatlik, 2.5 kW yük için yaklaşık 10 saatlik yedekleme süresi elde edilir. Gündüz güneş üretimi devam ettiği sürece bu süre uzar.
Aktif hücre dengeleme teknolojisi batarya ömrünü nasıl etkiler?
Pasif dengeleme sistemleri hücreler arasındaki şarj dengesizliğini enerjiyi ısıya dönüştürerek giderir — bu da enerji israfı anlamına gelir. UHB serisinde kullanılan aktif hücre dengeleme ise enerjiyi zayıf hücreden güçlü hücreye aktararak dengeyi sağlar. Bu yöntem hem enerji verimliliğini artırır hem de hücreler üzerindeki stresi azaltarak batarya paketinin toplam ömrünü uzatır.
Güneş enerjisi sistemi EV şarjını nasıl destekler?
Bu uygulamaya entegre edilen 11 kW wallbox, güneş panellerinin ürettiği ve bataryalarda depolanan enerjiyi doğrudan araç şarjına yönlendirebilir. Gündüz güneş üretiminin yüksek olduğu saatlerde araç büyük ölçüde güneş enerjisiyle, akşam ise batarya enerjisiyle şarj edilebilir. Bu entegrasyon, halka açık şarj istasyonlarına kıyasla çok daha düşük maliyetli ve sürdürülebilir bir EV şarj deneyimi sunar.
Voltaj dalgalanması olan bölgelerde hibrit sistem nasıl çalışır?
Kaş gibi şebeke voltajının 160V'a kadar düşebildiği bölgelerde standart hibrit inverterler (195.5V alt limit) güvenli çalışma sınırının dışına çıkabilir. Bu riski gidermek için sistem ile şebeke arasına statik voltaj regülatörü eklendi. Bu tür uygulamalarda kritik nokta: Smart Meter ve akım trafolarının (CT) mutlaka regülatör çıkışına bağlanmasıdır; aksi takdirde enerji yönetimi ve şebeke senkronizasyonu hatalı çalışır.
