5 kW Off Grid Enerji Depolamalı Solar Sistem

Ufox Plus All in One ESS

Bu paylaşımımızda Ufox Plus 5 kW/5.12kWh Off Grid Enerji Depolama sisteminin kullanıldığı bir uygulamayı örnek alarak Ufox serisinin sahip olduğu çalışma modları ve fark yaratan fonksiyonları ile ilgili bilgileri bulabilirsiniz.

Ufox All in One ESS Çalışma Ayarları

Ufox enerji depolama sisteminin ihtiyaçlarınız doğrultusunda çalışmasını iki temel ayar konfigürasyonunu kullanarak sağlayabilirsiniz. Bunun için aşağıdaki çalışma ayarlarını belirlemeniz yeterli olacaktır.

Çalışma Modları

Çalışma modlarının seçimi Ufox cihazınızın hangi enerji kaynağını önceliklendirerek elektrik sağlamasına karar vermesini sağlayan ayarlamadır. Bu noktada Ufox size 3 seçenek sunar:

  • 1-Battery First: PV dizinizden gelen solar enerjinin birinci, bataryada depolanan enerjinin ikinci, şebeke elektriğinin ise üçüncü öncelik enerji kaynağı olarak kullanıldığı çalışma modudur.
  • 2-PV First: PV dizinizden gelen solar enerjinin birinci öncelik enerji kaynağı olarak kullanıldığı çalışma modudur.
  • 3-Utility First: Şebekenizden gelen elektriğin birinci öncelik enerji kaynağı olarak kullanıldığı çalışma modudur.

Şarj Modları

İkinci temel ayar konfigürasyonu olan şarj modları, Ufox cihazınızın hangi enerji kaynağını önceliklendirerek akülerinizi şarj etmesine karar vermesini sağlayan ayarlamadır. Bu noktada Ufox size yine 3 seçenek sunar:

  • 1-PV First: PV dizinizden gelen solar enerjinin birinci öncelik enerji kaynağı olarak bataryanın şarj edilmesinde kullanıldığı şarj modudur.
  • 2-PV&Utility First: PV dizinizden gelen solar enerji ile birlikte şebekenizden gelen elektriğinin öncelik enerji kaynağı olarak bataryanın şarj edilmesinde kullanıldığı şarj modudur.
  • 3-PV Only: Bataryanın şarj edilmesi için sadece PV dizinizden gelen solar enerjinin kullanıldığı şarj modudur.

Yapmış olduğunuz çalışma ve şarj modu ayarlamasına göre Ufox birçok farklı çalışma senaryosu sunar. Bu senaryoların neler olduğunu tercih edeceğiniz çalışma modu ayarlamasına göre sıralayabiliriz.

Ufox Off Grid Enerji Depolama Sistemi Çalışma Senaryoları

Çalışma Modu: Utility First

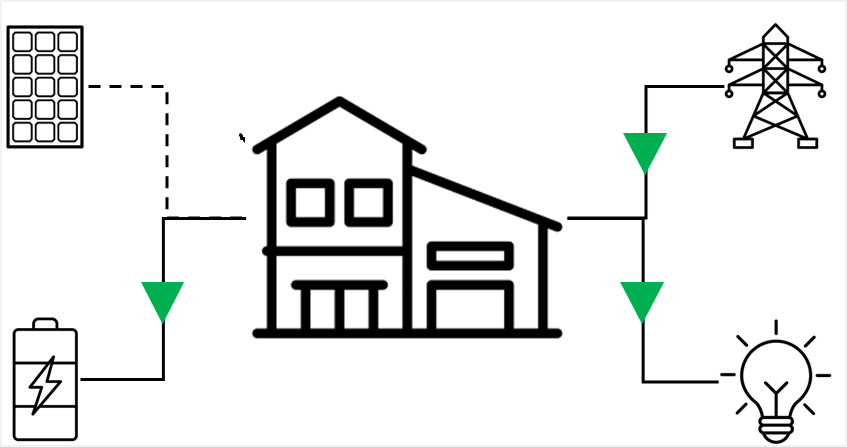

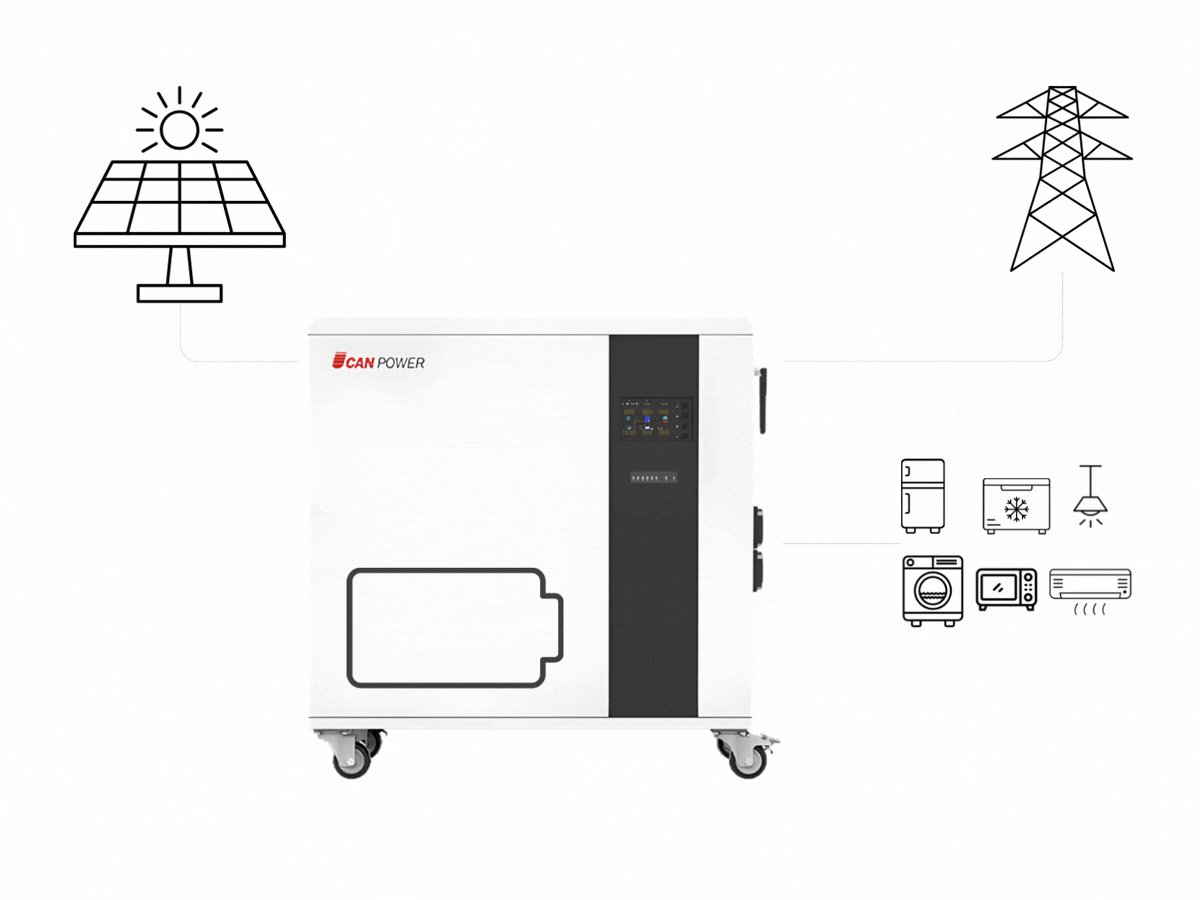

Utility First_1

Şarj modu PV First veya PV&Utility First seçildi ise: PV dizinizden herhangi bir enerji üretilemediği durumda şebeke elektriği yükleri beslemeyi önceliklendirirken bataryayı şarj eder.

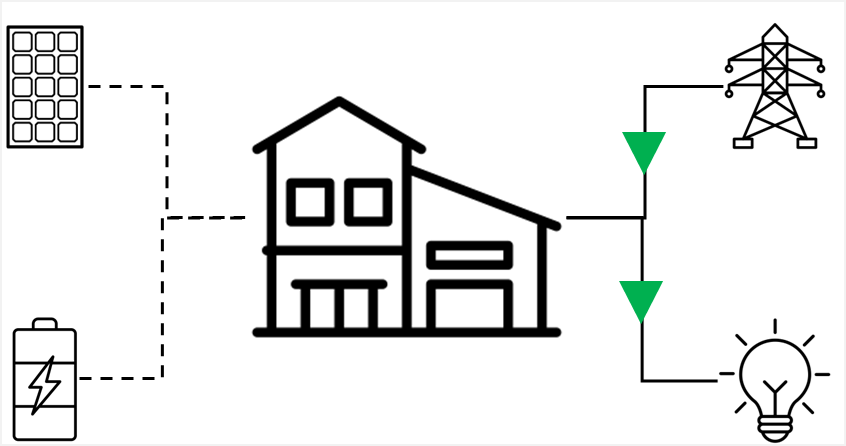

Utility First_2

Şarj modu PV Only seçildi ise: PV dizinizden herhangi bir enerji üretilemediği durumda şebeke elektriği yükleri beslerken batarya beklemede kalır.

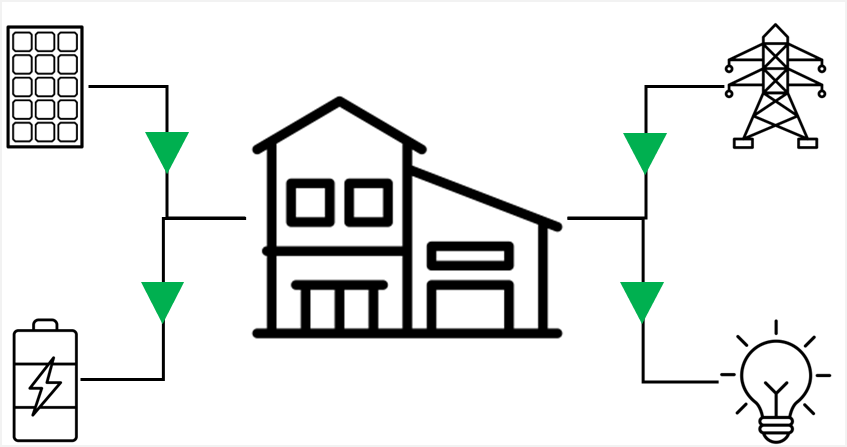

Utility First_3

Şarj modu PV First veya PV&Utility First seçildi ise: şebeke elektriği öncelikli olarak yükleri besler, PV dizinizin ürettiği enerji bataryayı besler ve bataryanın ihtiyacı olan şarj akımı yüksek ise şebeke elektriği de bataryayı şarj etmek için destek olur.

Utility First_3

Şarj modu PV Only seçildi ise: şebeke elektriği öncelikli olarak yükleri besler, PV dizinizin ürettiği enerji bataryayı besler. Bu senaryoda şebeke elektriği bataryayı şarj etmek için kullanılmaz.

Çalışma Modu: PV First

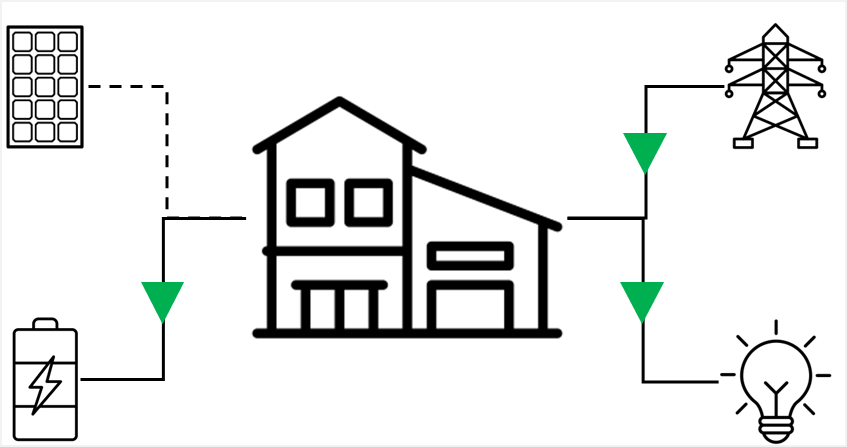

PV First_1

Şarj modu PV First veya PV&Utility First seçildi ise: PV dizinizden herhangi bir enerji üretilemediği durumlarda şebeke elektriği öncelikli olarak yükleri beslerken aynı zamanda bataryayı şarj eder.

PV First_2

Şarj modu PV Only seçildi ise: PV dizinizden herhangi bir enerji üretilemediği durumlarda şebeke elektriği öncelikli yükleri besler. Batarya şarj edilmeden beklemede kalır.

PV First_3

Şarj modu PV First veya PV&Utility First veya PV Only seçildi ise: PV gücü yüklerin gücünden büyük olduğu durumda PV dizisinin ürettiği enerji yükleri beslerken bataryayı şarj eder. Bataryanın şarj akımı yüklerden arta kalan PV enerjisine bağlıdır. Şebeke beklemede kalır.

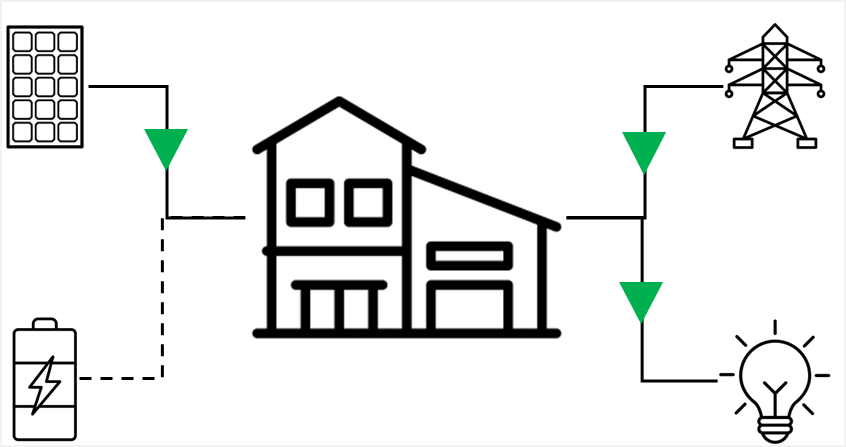

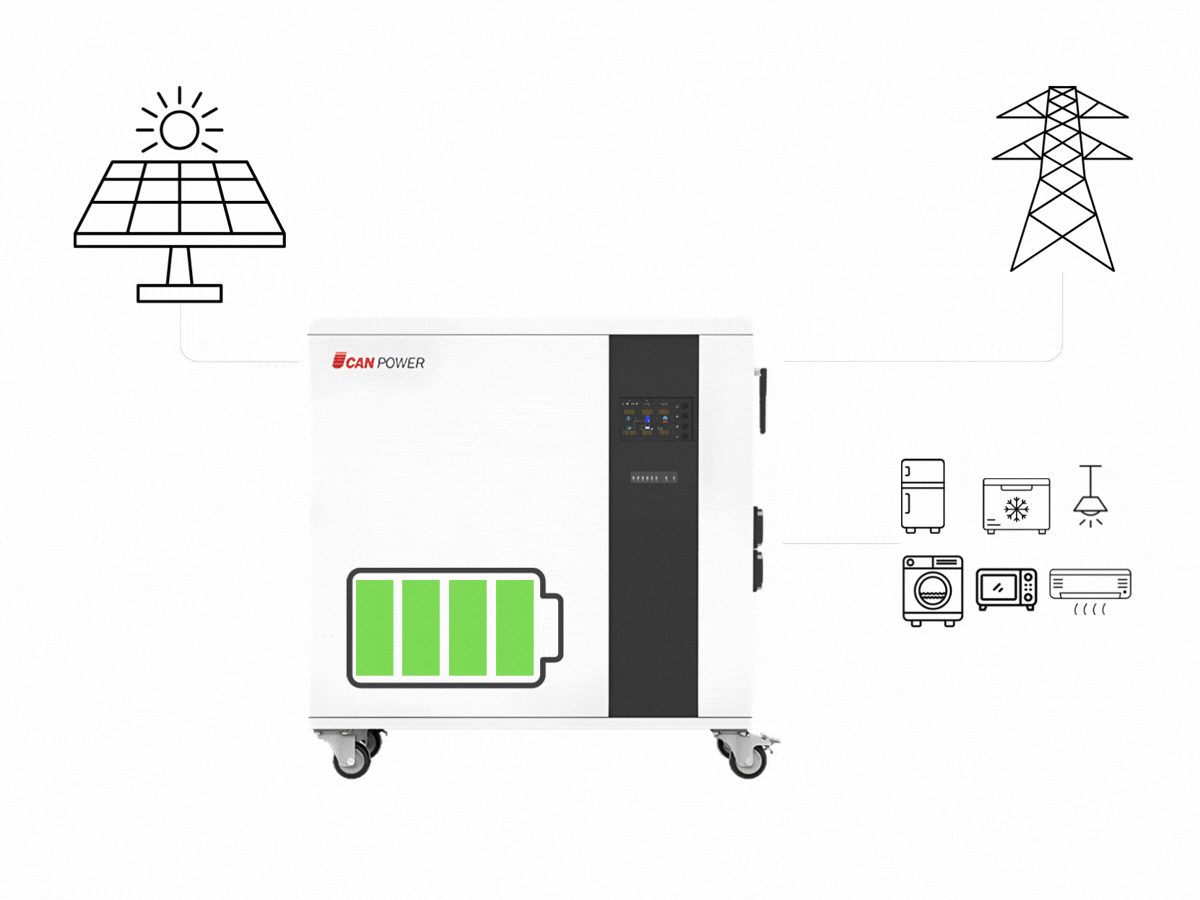

PV First_4

Şarj modu PV First veya PV&Utility First veya PV Only seçildi ise: PV gücü yüklerin gücünden küçük olduğu durumda şebeke elektriği yükleri besler. Batarya beklemede kalır.

Çalışma Modu: Battery First

Battery First çalışma modunun sağladığı senaryoları incelemeden önce Ufox All in One enerji depolama sisteminin batarya yönetimi için kullanıcılara sağladığı iki batarya yönetim parametresini paylaşmamızda fayda var:

Bat Low SOC Switch to Utility:Yüzdesel bir değer olarak girilen bu parametre bataryanın en son hangi SOC (şarj durumu) seviyesine kadar deşarj olabileceğini ayarlayabileceğiniz parametredir.

AC Switch to Battery SOC:Yüzdesel bir değer olarak girilen bu parametre bataryanın şarj edilirken hangi SOC(şarj durumu) seviyesine ulaştıktan sonra deşarja başlayabileceğini ayarlayabileceğimiz parametredir.

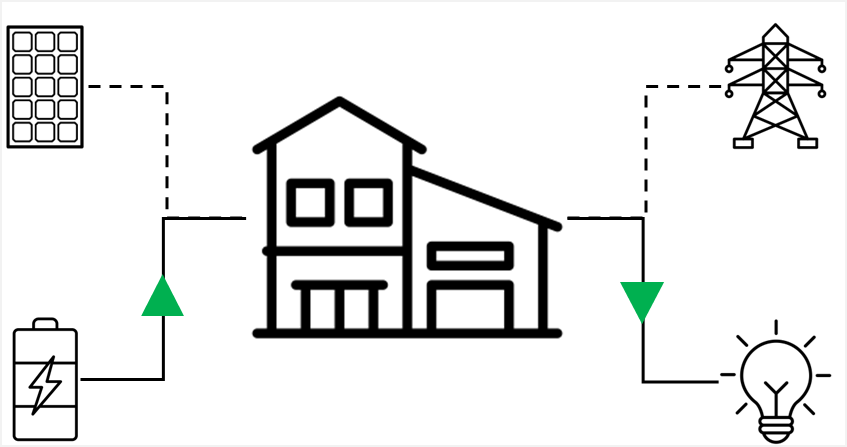

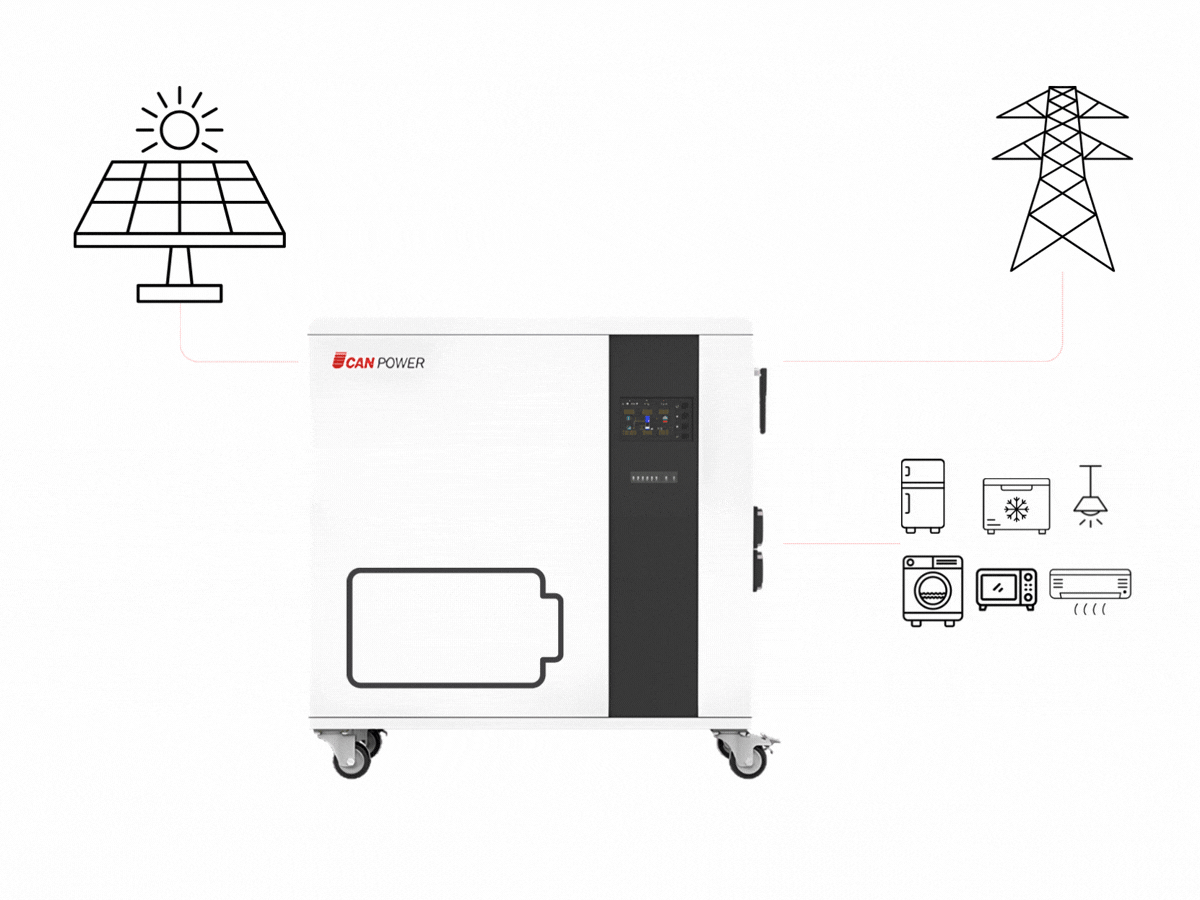

Battery First_1

Şarj modu PV First veya PV&Utility First seçildi ise: Birinci senaryo olarak batarya gücü yüklerin gücünden büyük ise batarya yükleri besler, şebeke beklemede kalır.

Battery First_2

Şarj modu PV First veya PV&Utility First seçildi ise: İkinci senaryo olarak batarya gücü yüklerin gücünden küçük ise (Batarya SOC seviyesi < Bat Low SOC Switch to Utility) şebeke elektriği yükleri beslerken bataryayı "AC Switch to Battery SOC" seviyesine kadar şarj eder. Bu seviyeye ulaştıktan sonra çalışma modu yukarıdaki birinci senaryoya göre çalışır.

Battery First_3

Şarj modu PV Only seçildi ise: PV dizisinden herhangi bir enerji üretilemediği durumlarda batarya gücü yüklerin gücünden küçük ise şebeke elektriği yükleri beslerken batarya beklemede kalır.

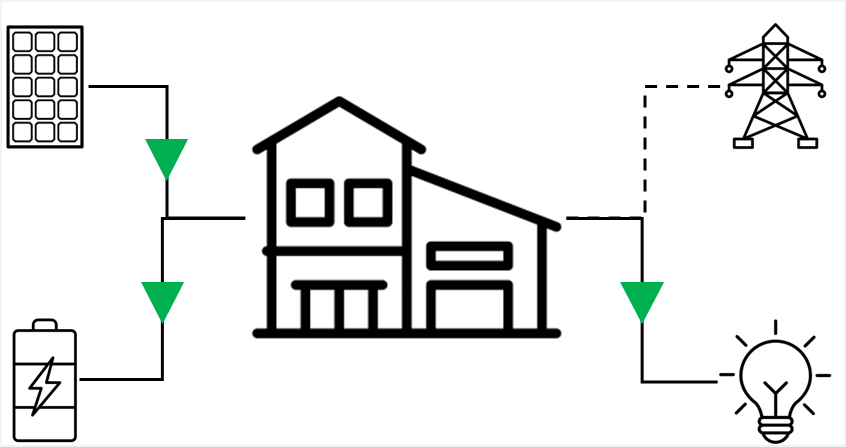

Battery First_4

Şarj modu PV First, PV&Utility First veya PV Only seçildi ise: PV gücü yüklerin gücünden büyük olduğu durumda PV dizisinden gelen yükleri beslerken bataryayı şarj eder. Batarya şarj akımı PV'den arta kalan enerjiye bağlıdır ve şebeke beklemede kalır.

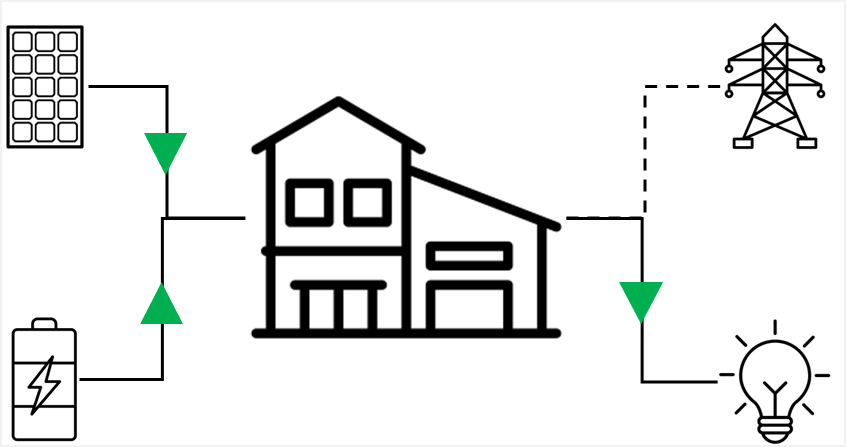

Battery First_5

Şarj modu PV First, PV&Utility First veya PV Only seçildi ise: PV gücü yüklerin gücünden küçük olduğu durumda birinci senaryo olarak PV dizisi ile batarya birlikte yükleri besler. Şebeke beklemede kalır.

Battery First_6

Şarj modu PV First veya PV&Utility First seçildi ise: PV gücü yüklerin gücünden küçük olduğu durumda ikinci senaryo olarak Batarya SOC seviyesi < Bat Low SOC Switch to Utility ise şebeke elektriği yükleri besler. Şebeke ve PV aynı anda bataryayı AC Switch to Battery SOC seviyesine kadar şarj eder. Bu noktadan sonra çalışma modu yukarıdaki birinci senaryoya göre çalışır.

Battery First_6

Şarj modu PV Only seçildi ise: PV gücü yüklerin gücünden küçük olduğu durumda üçüncü senaryo olarak Batarya SOC seviyesi < Bat Low SOC Switch to Utility ise şebeke elektriği yükleri besler. PV dizisi bataryayı AC Switch to Battery SOC seviyesine kadar şarj eder. Bu noktadan sonra çalışma modu yukarıdaki birinci senaryoya göre çalışır.

Şebeke Elektriği kesildiğinde ne olur?

Şebeke elektriğinin kesildiği durumlarda yukarıda özetlediğimiz seçilen çalışma ve şarj modlarından bağımsız olarak Ufox iki temel senaryo ile çalışır:

Grid Absent_1

PV gücü yüklerin gücünden büyük ise PV dizisi yükleri beslerken aynı zamanda bataryayı şarj eder.

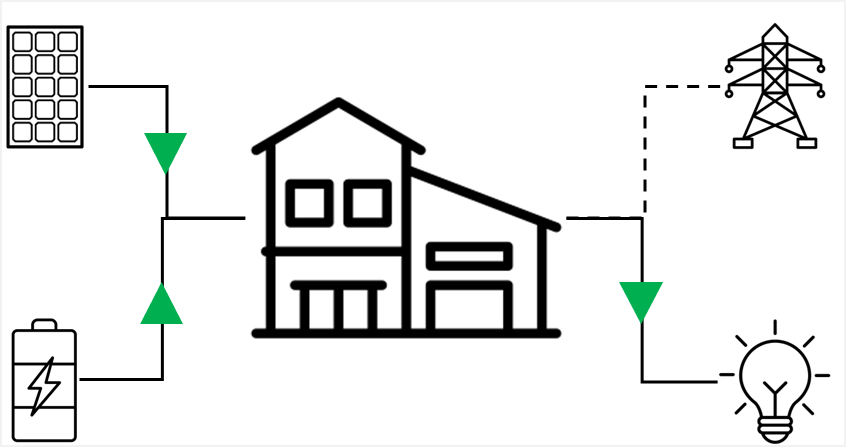

Grid Absent_2

PV gücü yüklerin gücünden küçük ise ve batarya gücü yeterli ise PV ve batarya aynı anda yükleri besler.

Ufox Off Grid Enerji Depolama Sistemi Örnek Çalışma Modu Ayarı

Yukarıda açıklamaya çalıştığımız çalışma ve şarj modlarına bağlı olarak Ufox enerji depolama sisteminin sunduğu çalışma senaryolarına gerçek hayattan pratik bir örnek vererek gelin göz atalım. Örneğimiz için şu an Bilecik'te kurulu, uzaktan görüntüleme ve takibini yapmış olduğumuz Ufox cihazımızı seçiyoruz. Kullanıcımızın isteği üzerine bu cihazımız için ayarlanmış olan çalışma modu "Battery First" iken şarj modumuz "PV Only" olarak seçilmiştir. Bu yapılan seçimlerin günlük hayatta nasıl çalıştığını anlatmak için cihazımızın 19 Kasım 2024 operasyon verilerini inceleyelim:

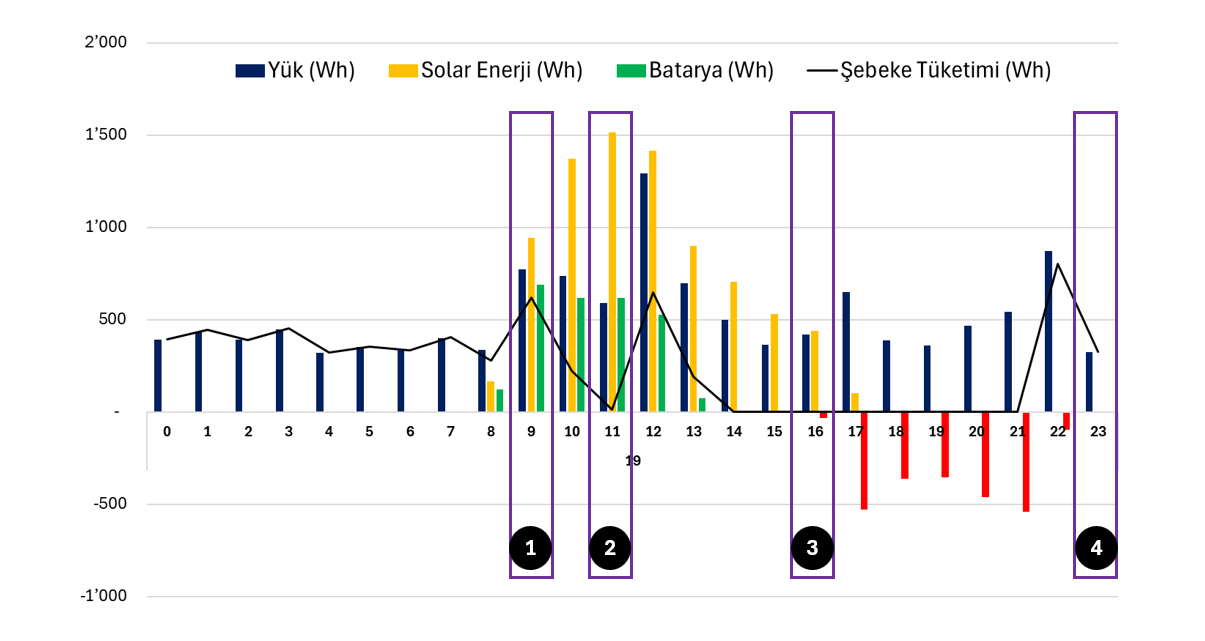

Ufox Data 19122024
Ufox Plus 50E Off Grid Enerji Depolama Sistemi - 19 Kasım Verileri Bilecik

Şarj modumuz PV Only olarak seçildiği için bataryamız sadece güneş ışığının mevcut olduğu saatlerde şarj ediliyor. Sabah saat 9 ile 10 arasındaki saat dilimine göz attığımızda ("1" numara ile işaretlenmiş), PV enerjisi bataryamızı şarj ederken şebeke elektriğinin desteği ile de yükler beslenmiş. Burada şebeke elektriğinden destek alınmasının sebebi batarya SOC seviyesinin (şarj durumu) düşük olması.

Sabah saat 11 ile 12 arasındaki saat dilimine göz attığımızda ise ("2" numara ile işaretlenmiş), PV gücü yüklerin gücünden daha fazla olduğu için üretilen solar enerji yükleri beslerken aynı zamanda bataryayı şarj etmiş. Bu nokta şebeke elektriği beklemede kalmış.Güneş ışınımının düştüğü öğleden sonra saat 16 ile 17 arasındaki saat diliminde ("3" numara ile işaretlenmiş) ise, üretilen solar enerji ile batarya birlikte yükleri beslemiş.

Solar enerjinin var olmadığı akşam saat 23 ile 24 arasındaki saat diliminde ("4" numara ile işaretlenmiş) ise batarya SOC seviyemiz belirlemiş olduğumuz Bat Low SOC Switch to Utility alt seviyesine düştüğü için, yüklerimiz sadece şebeke elektriği tarafından beslenmiş.

Ufox Off Grid Enerji Depolama Sistemi "Bypass" Fonksiyonu

Ufox Off Grid enerji depolama sistemi sahip olduğu çalışma ve şarj modlarının yanında "Bypass" fonksiyonu sayesinde Ufox'un 5 kW'lık güç kapasitesinin üzerine çıkan yüklerinizi dert etmenize gerek yoktur. Örnek olarak paylaştığımız Bilecik'teki Ufox sistemimizin 25 Kasım yük gücü verilerine göz attığımızda akşam saatlerinde toplam yükün 5 kW'ın üzerine çıktığını görebiliriz. Bu durumda Ufox kapasitesinin üzerinden yükleri direkt şebeke elektriğine ileterek bypass fonksiyonunu devreye alır.

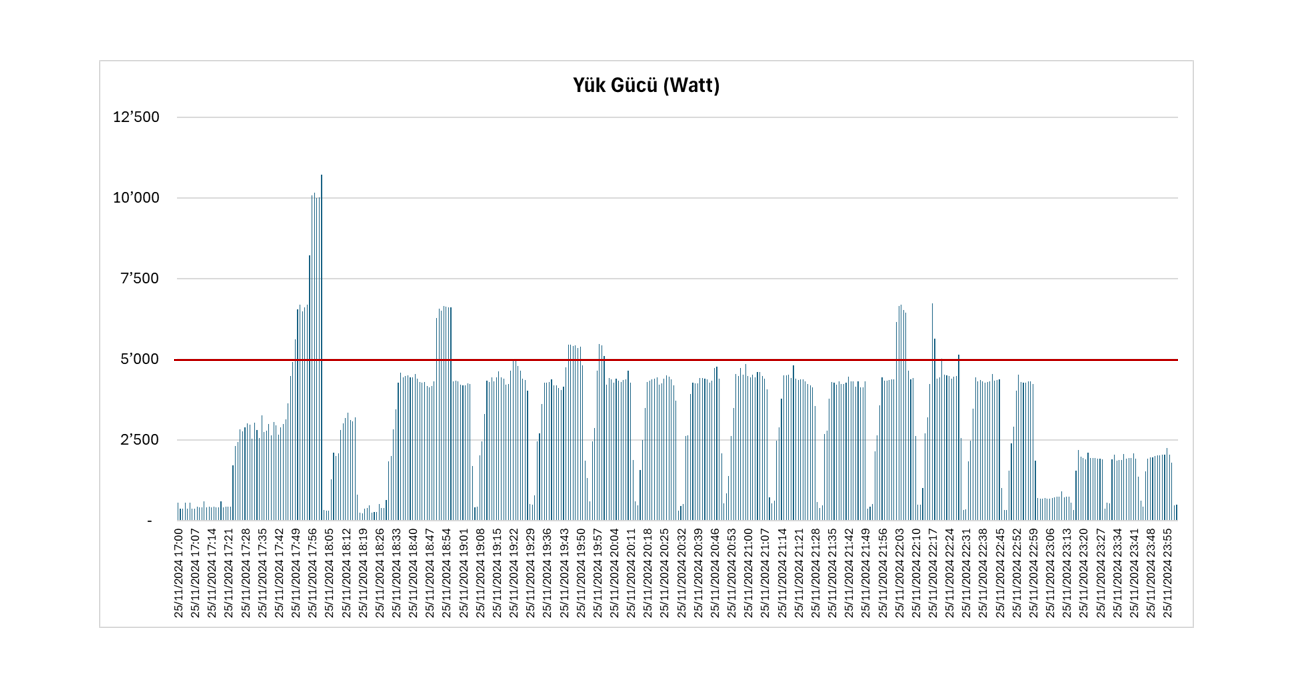

Ufox Bypass Fonksiyonu
25 Kasım Yük Güç Grafiği - Ufox Bilecik

Sonuç Olarak

Ufox Off Grid All in One Enerji Depolama sistemi günlük hayatta gereksinim duyacağınız farklı enerji ihtiyaç modellerinize karşı sunduğu farklı çalışma senaryoları ile rahatlıkla yanıt verir. Enerji ihtiyaçlarınızın değişmesi durumunda ise sağladığı kullanıcı dostu dijital aplikasyon ile çalışma ve şarj modlarını dilediğiniz gibi ayarlayabilirsiniz.

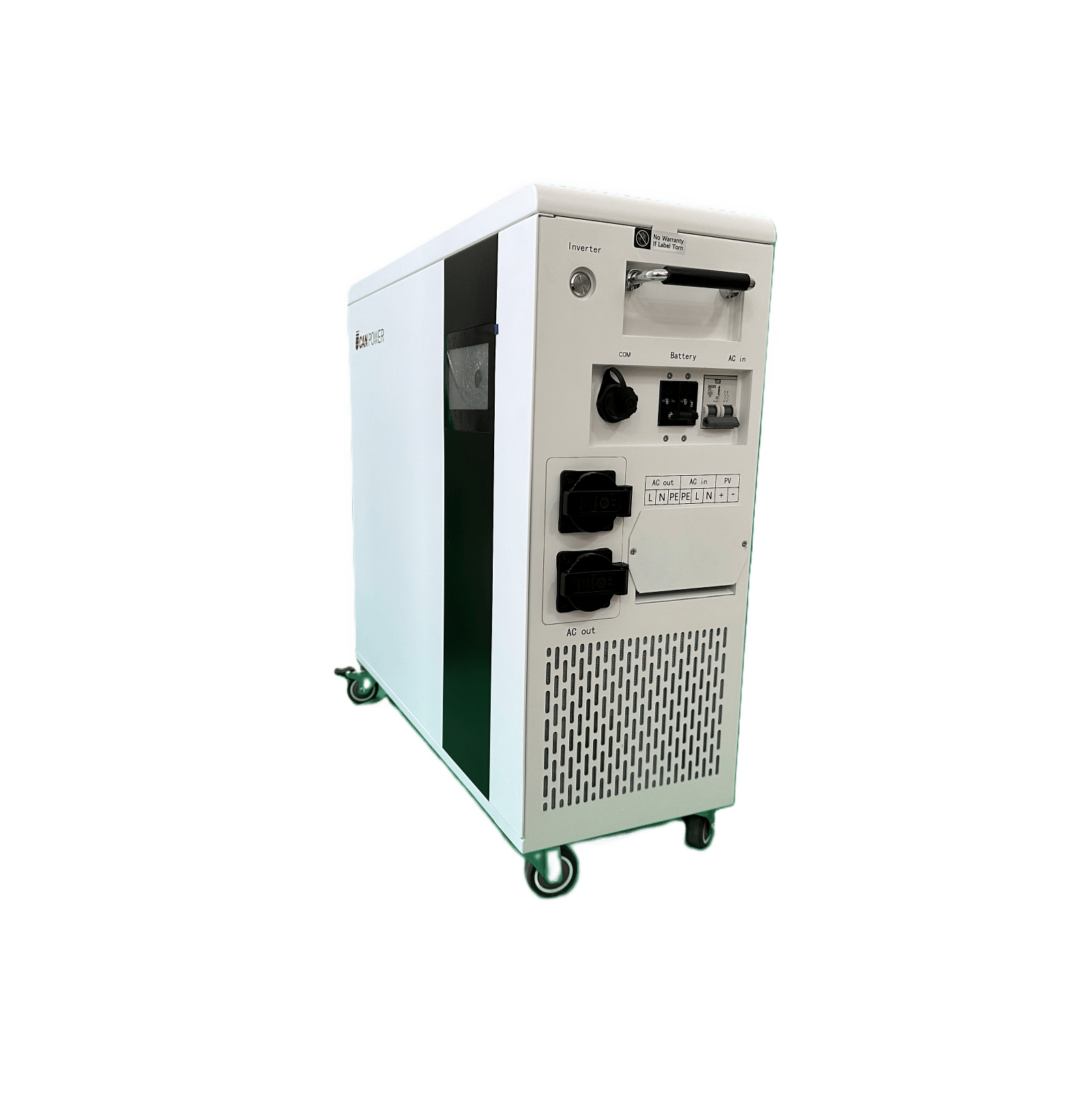

Ufox Plus Serisi Off Grid Enerji Depolama Sistemi

Dahili ve birbirine entegre LifePO4 akü sistemi, Off-grid inverter ve BMS ile yüksek dijital teknolojili Ufox Plus; elektrik faturalarını azaltma, acil durumlar için yedek güç veya uzak lokasyonlara güç sağlamak gibi farklı ihtiyaçlar için birçok çalışma modu sunar.

Ufox ESS
