Bu blog yazımızda; UCAN Power UHC serisi hibrit inverter ile UHB serisi yüksek voltaj batarya sisteminin kullanıldığı, 20 kW nominal AC çıkış gücüne ve 25.60 kWh depolama kapasitesine sahip örnek bir mesken tipi hibrit enerji depolama sistemi uygulaması paylaşacağız.
Öncelikle, Muğla'nın Bodrum ilçesinde gerçekleştirmiş olduğumuz uygulamanın detaylarına özetle bir göz atalım:

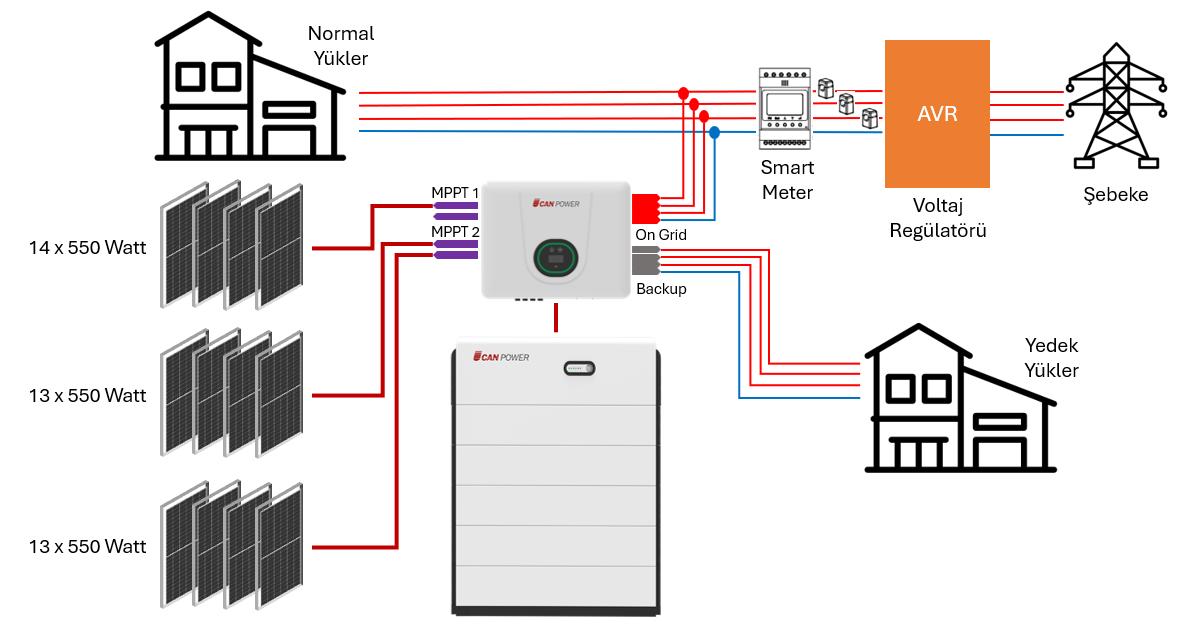

20 kW / 25.6 kWh UHC/UHB Enerji Depolama Sistemi: Örnek Uygulama
→ PV Modül: Uygulamamız için toplam 40 adet 550 Watt güneş paneli kullanıldı. Bu sayede toplam nominal PV gücümüz 22 kWp olmuş oldu.
→ İnverter: Uygulamamız için UHC serisinin 20 kW nominal AC çıkış gücüne sahip olan 20KT modeli tercih edildi. UHC serisinin 20KT modeli, çalışma voltajı 200 ~ 950 Volt olan 2 adet MPPT izleyicisine ve her bir MPPT girişi ise 2 adet PV dizi (string) girişine sahip. UHC 20KT modelinin bu sunmuş olduğu esneklikten faydalanarak, farklı yöne ve eğim açılarından dolayı tasarladığımız 3 PV dizisini invertere bağlandı.
→ Depolama: Enerji depolama sistemimiz için UHB serisi yüksek voltaj batarya modülleri tercih edildi. Her biri 2.56 kWh'lik kapasiteye sahip LFP teknolojili bu modüllerden toplamda 10 adet kullanarak, 25.6 kWh'lik enerji depolama kapasitesi tasarlanmış oldu.
→ Şebeke: Bodrum bölgesinin sahip olduğu elektrik şebeke altyapı yetersizliğini düşünerek, inverterimiz ile şebeke arasında voltaj regülatörü uygulaması gerçekleştirildi. UHC 20KT serisi 195.5 Volt ile 264.5 Volt arasındaki şebeke voltaj dalgalanmalarını yönetebiliyor olsa da, maalesef Bodrum bölgesinde 155 Volt ile 270 Volt arasında dalgalanmalar olabildiğinden bu önlemi almış olduk. Voltaj regülatörü ile uygulanan hibrit enerji depolama sistemlerinde dikkat edilmesi gereken en kritik nokta, Smart Meter ve CT'lerin (akım trafoları) regülatör çıkışına bağlanmasıdır. Kullanıcımızın isteği doğrultusunda, herhangi bir elektrik kesintisi veya şebeke arızası durumlarında enerjisiz kalmak istemediği yükler inverterin Backup (EPS) çıkışına yönlendirildi (mutfak, aydınlatma, kamera, ısı pompası gibi).
Uygulamamızı özetledikten sonra, sistemimizin gerçek hayatta neler yaptığını Mart 2025 verileri üzerinden anlatmaya çalışalım. Uzaktan izleyip kontrol edebildiğimiz UHC serisi, birçok veriye online olarak ulaşabilmemizi sağlıyor.

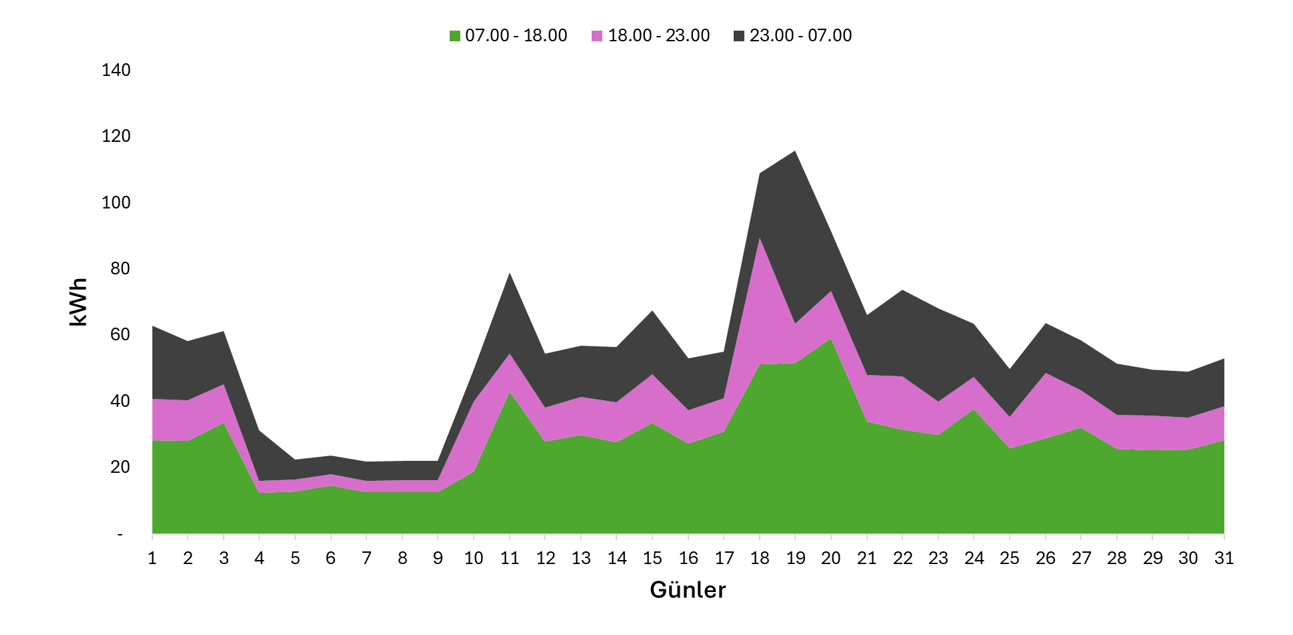

Mart 2025 Günlük Elektrik Enerjisi Tüketimi
Tüketim: Kullanıcımız Mart ayında toplam 1,763 kWh, yani yaklaşık 1.8 mWh elektrik enerjisi tüketimi gerçekleştirmiş. Bu toplam tüketimin 896 kWh'ini sabah saat 7 ile akşam saat 6 arasında, 354 kWh'ini akşam 6 ile 11 saatleri arasında, 513 kWh'ini ise akşam 11 ile sabah 7 saatleri arasında olmuş.

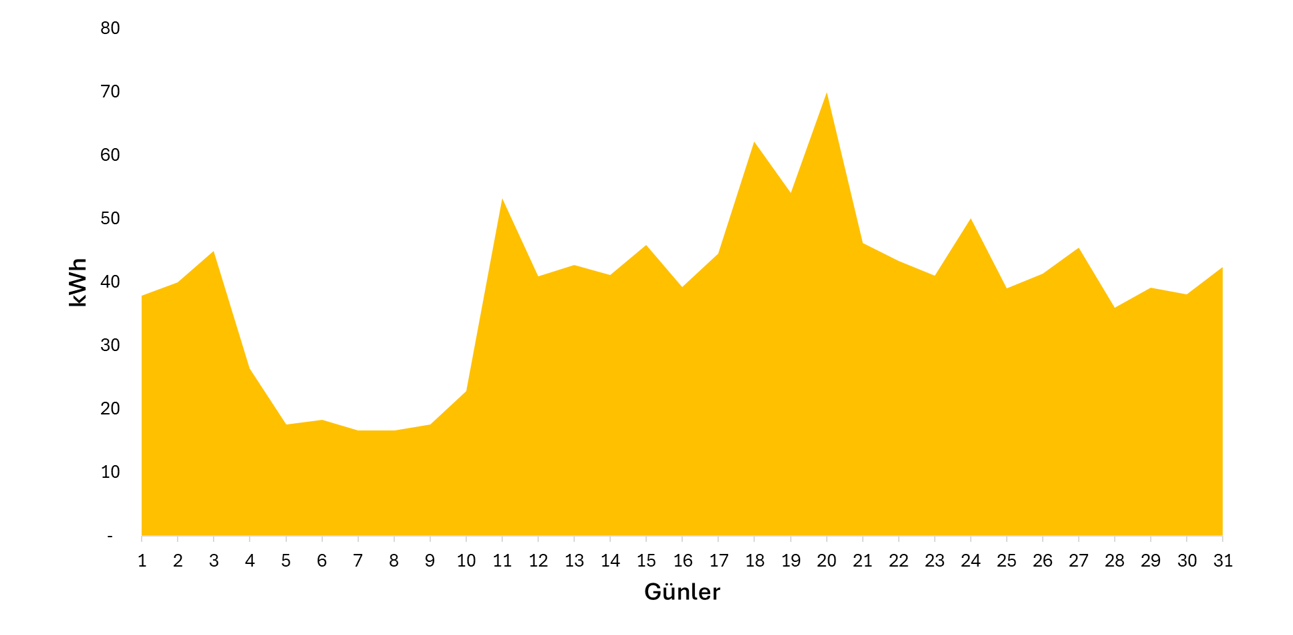

Mart 2025 Günlük PV'lerden Üretilen Elektrik Enerjisi
Üretim: 22 kW nominal güce sahip PV panelleri 1,763 kWh'lik tüketime karşılık, 1,217 kWh'lik elektrik enerjisi üretimi gerçekleştirmiş. Yaklaşık olarak 1.2 mWh'lik üretilen bu enerjinin 744 kWh'i direkt olarak tüketilirken, 473 kWh'lik kısmı ise bataryalarda depolandıktan sonra tüketilmiş. Tüketim ile üretim arasındaki yaklaşık 546 kWh'lik fark ise, ağırlıklı olarak gece saatleri olmak üzere şebeke elektriğinden karşılanmış. Bataryalardan ve şebekeden çekilen elektrik enerjisinin saat dilimlerine göre tüketimini aşağıdaki grafikte görebiliriz. Grafikte de görülebileceği üzere, şebeke elektriğinin en az kullanıldığı saat dilimi 18:00 ile 23:00 saatleri arasındaki puant dönemi.

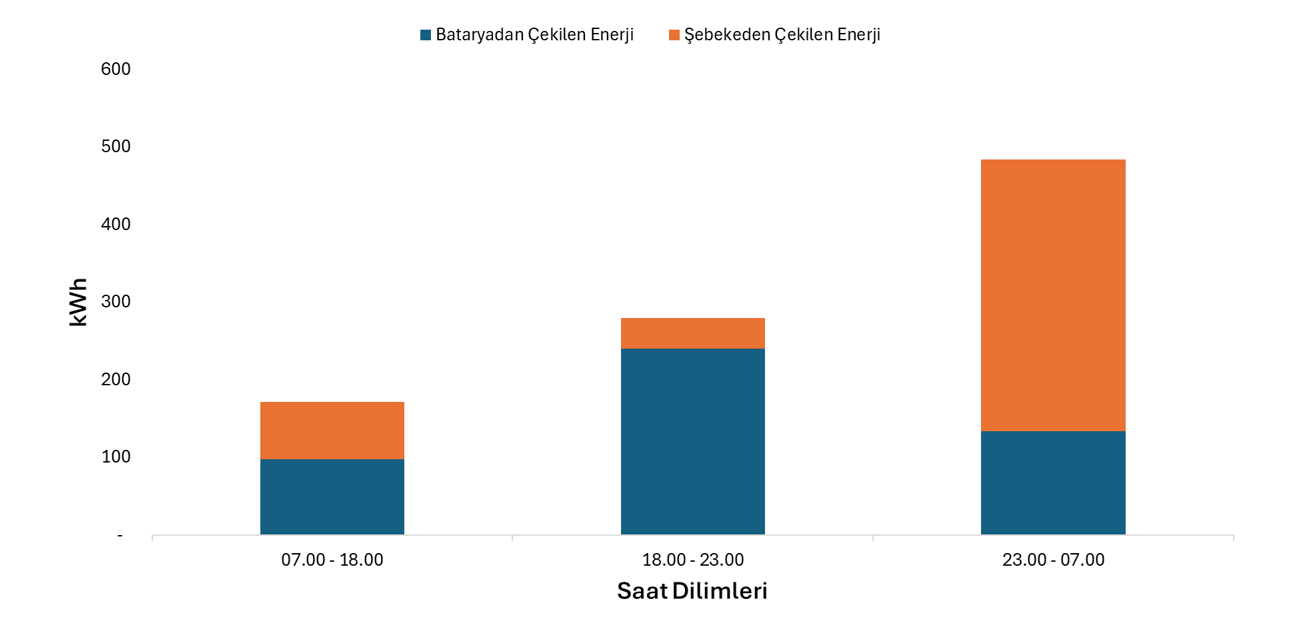

Mart 2025 Saat Dilimlerine göre Batarya ve Şebekeden Çekilen Toplam Enerji
Elektrik Kesintileri: Bulut tabanlı uzaktan izleme ve kontrol platformumuzda Mart 2025 ayı için toplamda 3 kez elektrik kesintisi raporlarmış, 11 Mart, 17 Mart ve 18 Mart. Her üç kesintide de kullanıcımızın konforunu etkileyen bir durum olmadığını, sistemimizin yedek güç olarak devreye girip bataryalardan enerji vermeye devam ettiğini görerek anlayabiliriz.

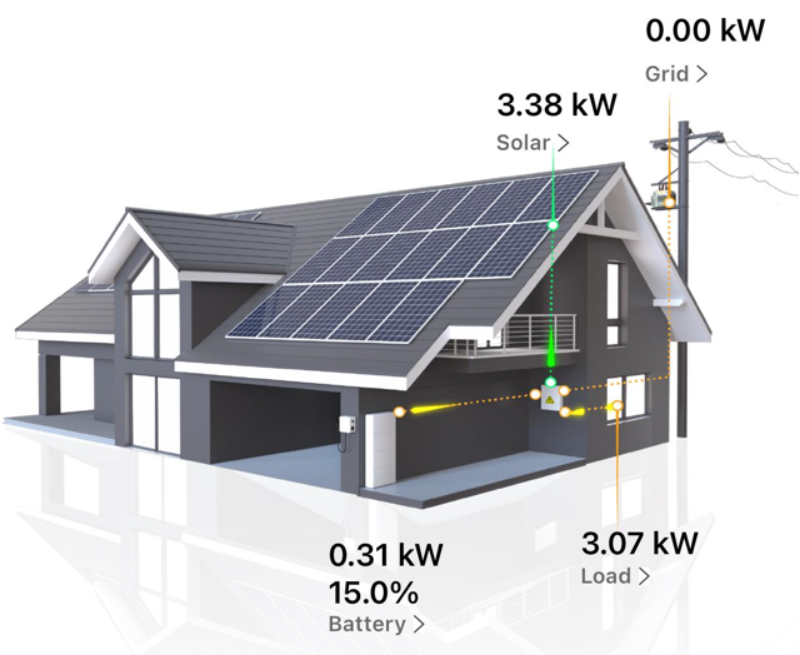

UCAN ESS App
UCAN ESS App sayesinde solar sistemlerinize uzaktan erişebilir, izleyebilir ve kontrol edebilirsiniz. Günlük veya sezonluk olarak kendi ihtiyaçlarınıza göre depolanmasını istediğiniz enerji seviyesini belirleyebilirsiniz. Bunun yanında daha esnek ihtiyaç senaryolarınız için bataryaların hangi saatler arasında enerji depolayıp, hangi saatler arasında enerji vermesine de siz karar verebilirsiniz.
Sonuç Olarak
UHC serisi hibrit inverter ve UHB serisi yüksek voltaj LFP batarya modüllerinden oluşan mesken tipi enerji depolama sistemleri, birçok farklı enerji ihtiyaç senaryolarınıza göre esneklik sunabilir. Kompakt tasarımı ve yüksek teknoloji ürünü bileşenleri ile güvenilir ve istikrarlı yenilenebilir enerji kaynağı arayanlar için mükemmel bir seçenek olabilir. Öz tüketim yaparak elektrik maliyetlerinizi düşürürken, elektrik kesintisi veya şebeke arızalarına karşı bağışıklık kazanabilirsiniz.
