Bu yazıda UCAN Power UHC-U2 serisi hibrit trifaze inverter ile UHB serisi yüksek voltaj LiFePO4 batarya sisteminin kullanıldığı, 10 kW nominal AC çıkış gücüne ve 10,24 kWh enerji depolama kapasitesine sahip bir ev tipi hibrit enerji depolama sistemi uygulamasını paylaşıyoruz. İzmir bölgesinde kurulan bu gerçek uygulama; çatı alanı kısıtı olan evler için sistem tasarımının nasıl optimize edileceğini ve günlük 45 kWh tüketen akşam ağırlıklı tüketim profiline sahip bir hanenin güneşten nasıl maksimum fayda sağlayacağını somut verilerle ortaya koymaktadır.
✅
Sayısal Kanıt — Yıllık Enerji Dengesi
Sistem yıllık 14.835 kWh solar üretmekte; bunun 9.567 kWh'i doğrudan tüketilmektedir. Şebekeden çekilen enerji 6.855 kWh olurken, self-consumption oranı %64,5 ve şebeke bağımlılık oranı %41,7 olarak gerçekleşmektedir. SKTT tarifesiyle (Nisan 2026 ortalama 4,66 TL/kWh) öztüketimin yıllık sağladığı tasarruf 44'582 TL'dir.
Elektrik Tüketim Profili: Akşam Ağırlıklı Kullanım
Sistemi tercih eden kullanıcının günlük ortalama elektrik tüketimi yaklaşık 45 kWh, yıllık ortalama ise 16,4 MWh olarak belirlendi. Bu tüketim profili, Muğla uygulamasından (67,2 kWh/gün) farklı olarak hem daha düşük tüketim hem de belirgin biçimde daha yüksek akşam yükü payı içermektedir.

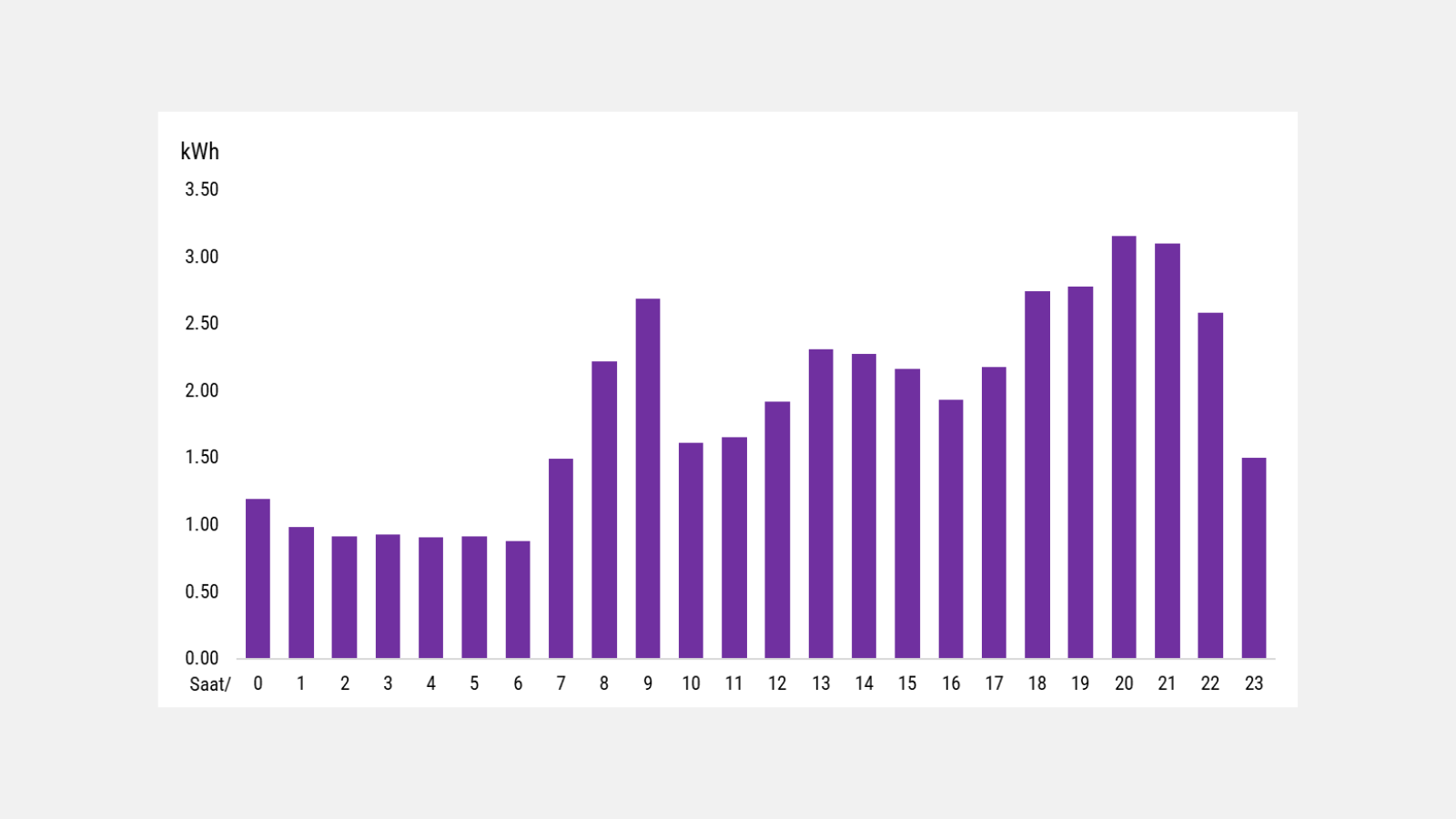

Kullanıcının günlük 45 kWh elektrik tüketiminin saatlik dağılımı
Zaman Dilimi
Tüketim Payı
Günlük kWh
Batarya Üzerindeki Etki
06:00 – 17:00 (Gündüz)
%47
≈ 21,2 kWh
Solar enerji doğrudan karşılar
17:00 – 22:00 (Akşam)
%31
≈ 13,9 kWh
Batarya deşarjı — en kritik dönem
22:00 – 06:00 (Gece)
%22
≈ 9,9 kWh
Batarya + şebeke
⚠️
Akşam Ağırlıklı Tüketim Profili Ne Anlama Gelir?
Bu kullanıcının tüketiminin yalnızca %47'si gündüz saatlerinde gerçekleşmektedir. Muğla uygulamasında bu oran %62 idi. Akşam saatlerinin payının yüksek olması (%31), batarya kapasitesinin 17:00–22:00 arası yükü karşılama becerisini kritik hale getirmektedir. 10,24 kWh batarya bu profilde hesaplı bir seçimdir: akşam saatlerindeki 13,9 kWh ihtiyacın %73'ünü karşılayabilmektedir.
Sistem Bileşenleri: Çatı Kısıtına Özel Tasarım

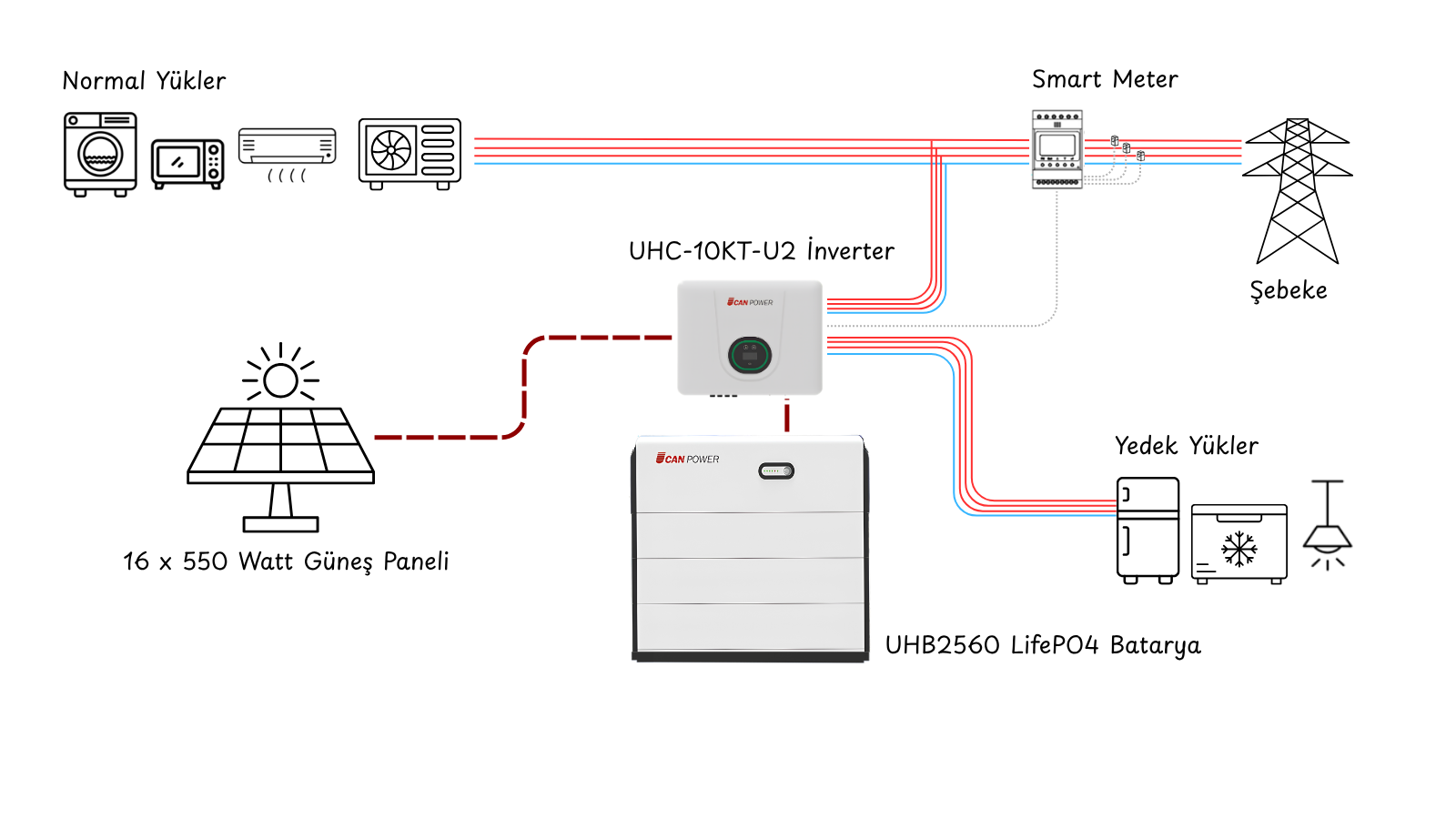

10 kW / 10,24 kWh Hibrit Enerji Depolama Sistemi — Uygulama Bağlantı Şeması
Güneş Panelleri: Çatı Kısıtlı 8.8 kWp Çözüm
Çatı alanındaki kısıt nedeniyle uygulama için 8'şerli seri olarak bağlanmış 2 dizi halinde toplam 16 adet 550 W güneş paneli kullanıldı. Tüm paneller güney yönüne, 30° tilt açısıyla monte edildi.
✔ Toplam nominal güç: 16 × 550 W = 8.800 W ≈ 8,8 kWp
✔ Dizi konfigürasyonu: 2 dizi × 8 panel — 10KT-U2'nin 4 MPPT kanalından 2'si kullanıldı; ileride çatı alanı genişlerse 2 kanal daha mevcut
✔ DC Oversizing oranı: 8,8 kWp ÷ 10 kW = %88 — inverterinizin kapasitesinin altında; kış üretimi Muğla uygulamasına oranla daha sınırlı olacak ancak şebeke desteğiyle telafi edilecek
✔ String gerilimi (8S): 8 panel seri bağlı; UHC-10KT-U2'nin 200–950V çalışma aralığı bu konfigürasyonu rahatça karşılar
Hibrit İnverter: UCAN Power UHC-10KT-U2
UHC serisinin 10 kW nominal AC çıkış gücüne sahip 10KT-U2 modeli tercih edildi. 200V–950V geniş çalışma voltajı aralığına sahip 4 bağımsız MPPT girişinden 2'si bu uygulamada kullanılmıştır. Kalan 2 MPPT kanalı gelecekte panel kapasitesi artırımı için rezervde beklemektedir. 10KT-U2'nin trifaze çıkışı, kullanıcının trifaze aboneliğiyle tam uyum içinde çalışmaktadır.
LiFePO4 Batarya: UHB Serisi 10,24 kWh
Enerji depolama için biri master, diğerleri slave olmak üzere toplam 4 adet UHB yüksek voltaj batarya modülü kullanıldı. Her biri 2,56 kWh kapasiteli modüller, master-slave zinciri yapısıyla 10,24 kWh toplam kullanılabilir kapasiteye ulaşmaktadır. İhtiyaç duyulduğunda 10 modüle kadar genişletme imkânı sistem büyütmeyi kolaylaştırmaktadır.
Sistem Bileşeni
Teknik Değer
Tasarım Notu
Güneş paneli
16 × 550 W = 8,8 kWp
Çatı kısıtına göre optimize edildi
Hibrit inverter
UHC-10KT-U2, 10 kW AC, 4 MPPT
2 MPPT aktif, 2 MPPT rezervde
Batarya paketi
4 × 2,56 kWh UHB = 10,24 kWh
Akşam yükleri odaklı boyutlandırma
Batarya kimyası
LiFePO4 (yüksek voltaj)
6.000+ döngü, aktif dengeleme
Yedek güç eşiği (SOC)
%25 (2,56 kWh)
LFP ömür koruma + sabah rezervi
Yıllık Üretim-Tüketim Simülasyonu
İzmir bölgesinde kurulan sistemin tüm güneş panelleri güney yönüne bakacak şekilde 30° tilt açısıyla monte edilmiştir. PVGIS verilerine göre İzmir'in yıllık ortalama PSH değeri 5,3 saat/gün civarındadır. Güneş panellerinin tilt açısı ve kullanıcının tüketim profili birlikte değerlendirildiğinde simülasyon sonuçları aşağıdaki gibi gerçekleşmektedir:

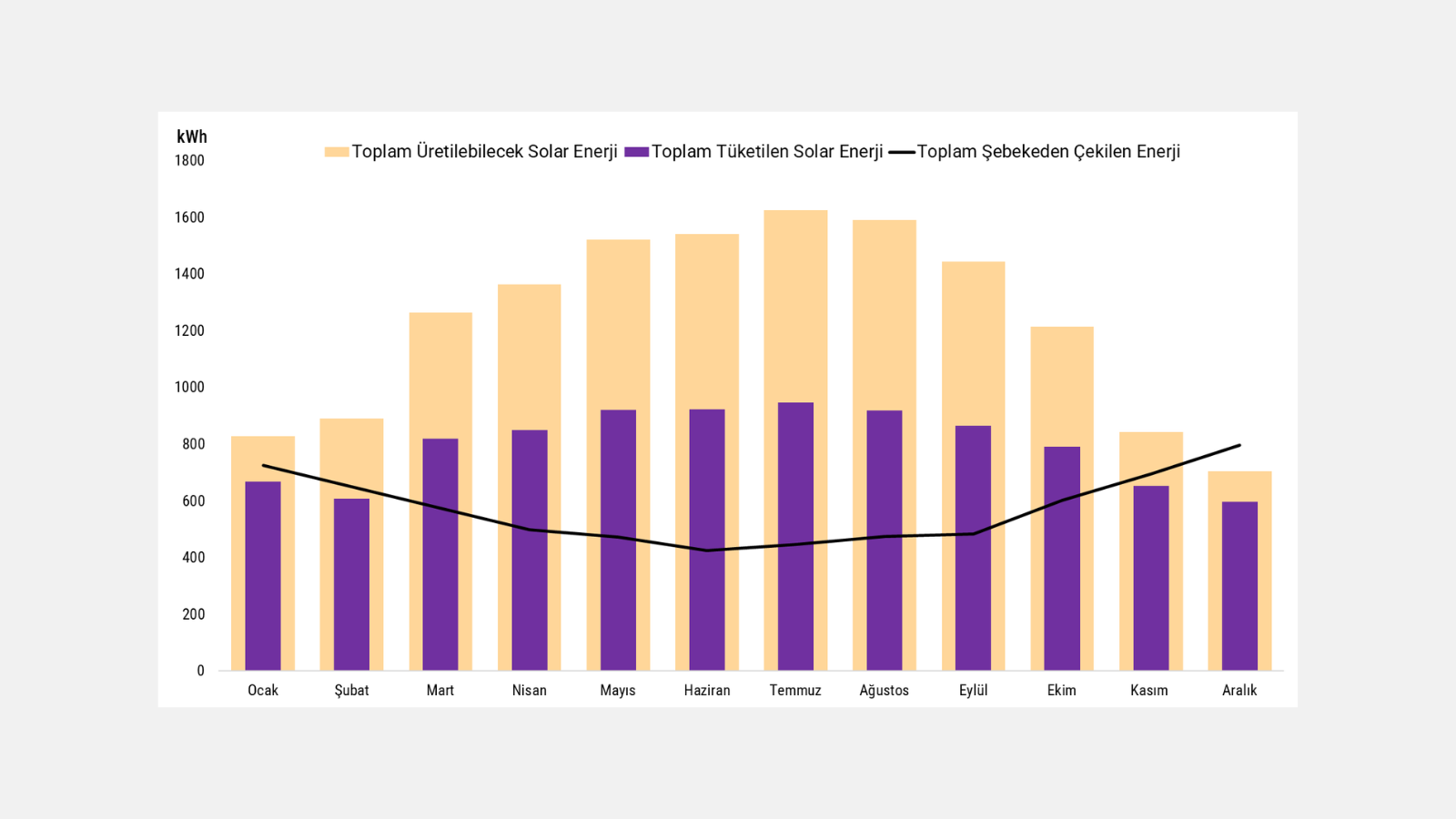

8,8 kWp Sistem — İzmir Bölgesi Yıllık Üretim ve Tüketim Simülasyonu
Parametre
Değer
Açıklama
Toplam Üretilebilecek Solar Enerji
14.835 kWh/yıl
8,8 kWp sistemin yıllık brüt üretimi
Toplam Tüketilen Solar Enerji
9.567 kWh/yıl
Şebekeye verilmeden tüketilen
Şebekeden Çekilen Enerji
6.855 kWh/yıl
Solar'ın yetersiz kaldığı dönemler
Self-Consumption Oranı
%64,5
9.567 ÷ 14.835
Şebeke Bağımlılık Oranı
%41,7
6.855 ÷ (9.567 + 6.855)
En Yüksek Üretim Ayı
Temmuz: 1.625 kWh
Günlük ort. 52,4 kWh
En Düşük Üretim Ayı
Aralık: 705 kWh
Günlük ort. 22,7 kWh
Mevsimsel Enerji Akışı: Temmuz ve Aralık Karşılaştırması
Solar enerjinin en çok üretildiği Temmuz'da sistem nasıl çalışır?

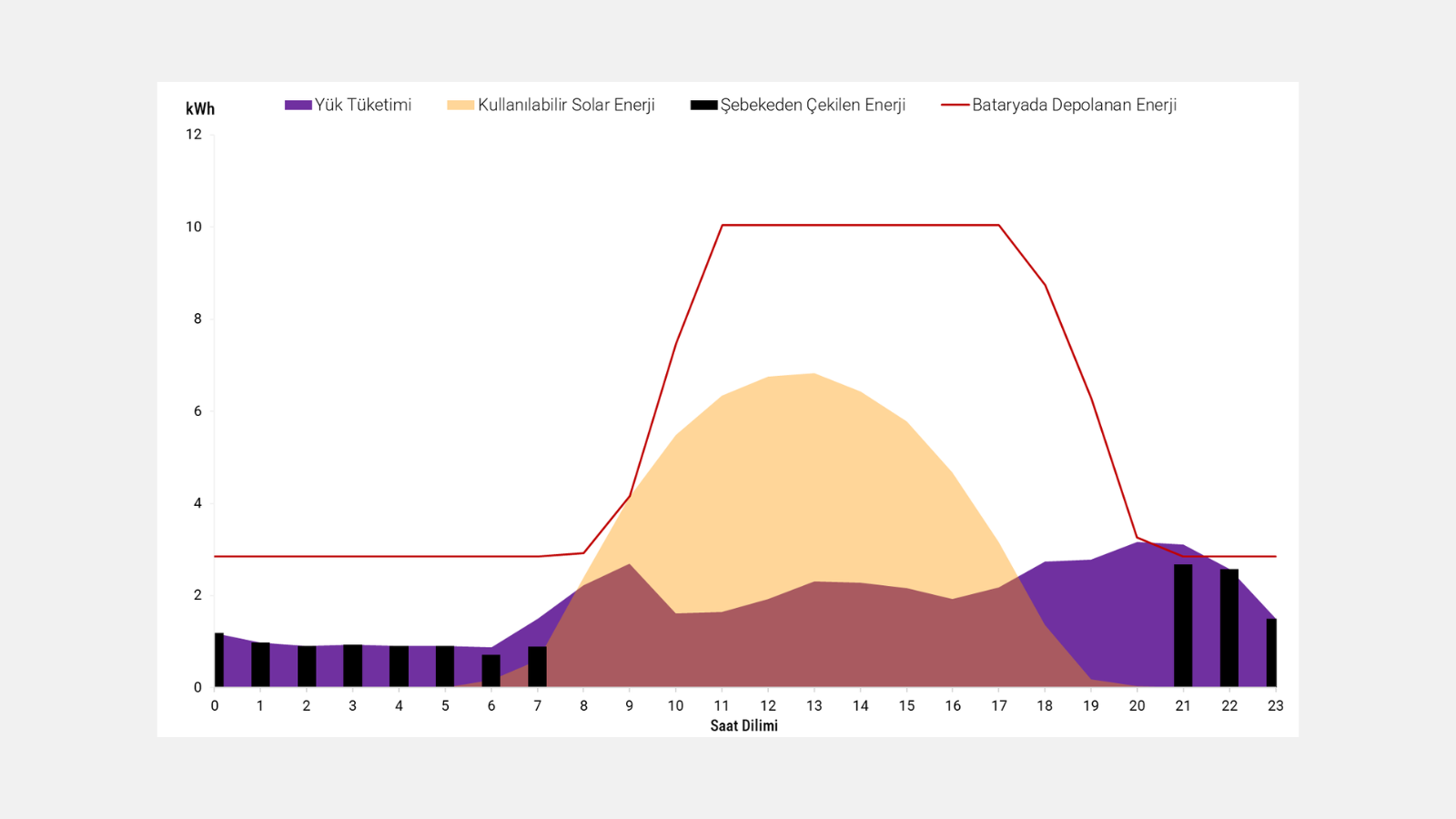

8,8 kWp Sistem — İzmir Temmuz Ayı Tipik Bir Gün: Saatlik Enerji Akışı
Temmuz ayında günlük üretim 1.625 ÷ 31 ≈ 52,4 kWh ile tüketimin (45 kWh) %116'sını aşmaktadır. Yaz aylarında sistem tam bağımsızlığa yakın çalışır; batarya 11:00'de dolmakta, akşam 21:00'e kadar yükleri beslemektedir.
✔ 07:00 – 11:00: Artan solar üretim yükleri karşılarken fazla enerji bataryayı şarj eder.
✔ 11:00: Batarya SOC %100'e ulaşır. Tüm solar enerji sadece yüklere yönlendirilir.
✔ 11:00 – 18:00: Solar enerji tüm yükleri karşılar; batarya ve şebeke beklemeye geçer.
✔ 18:00 itibariyle: Solar geriledikçe batarya deşarj başlar.
✔ 21:00 itibariyle: Batarya SOC %25 yedek eşiğine iner; şebeke devreye girer ve sabaha kadar yükleri besler.
Solar enerjinin en az üretildiği Aralık'ta sistem nasıl çalışır?

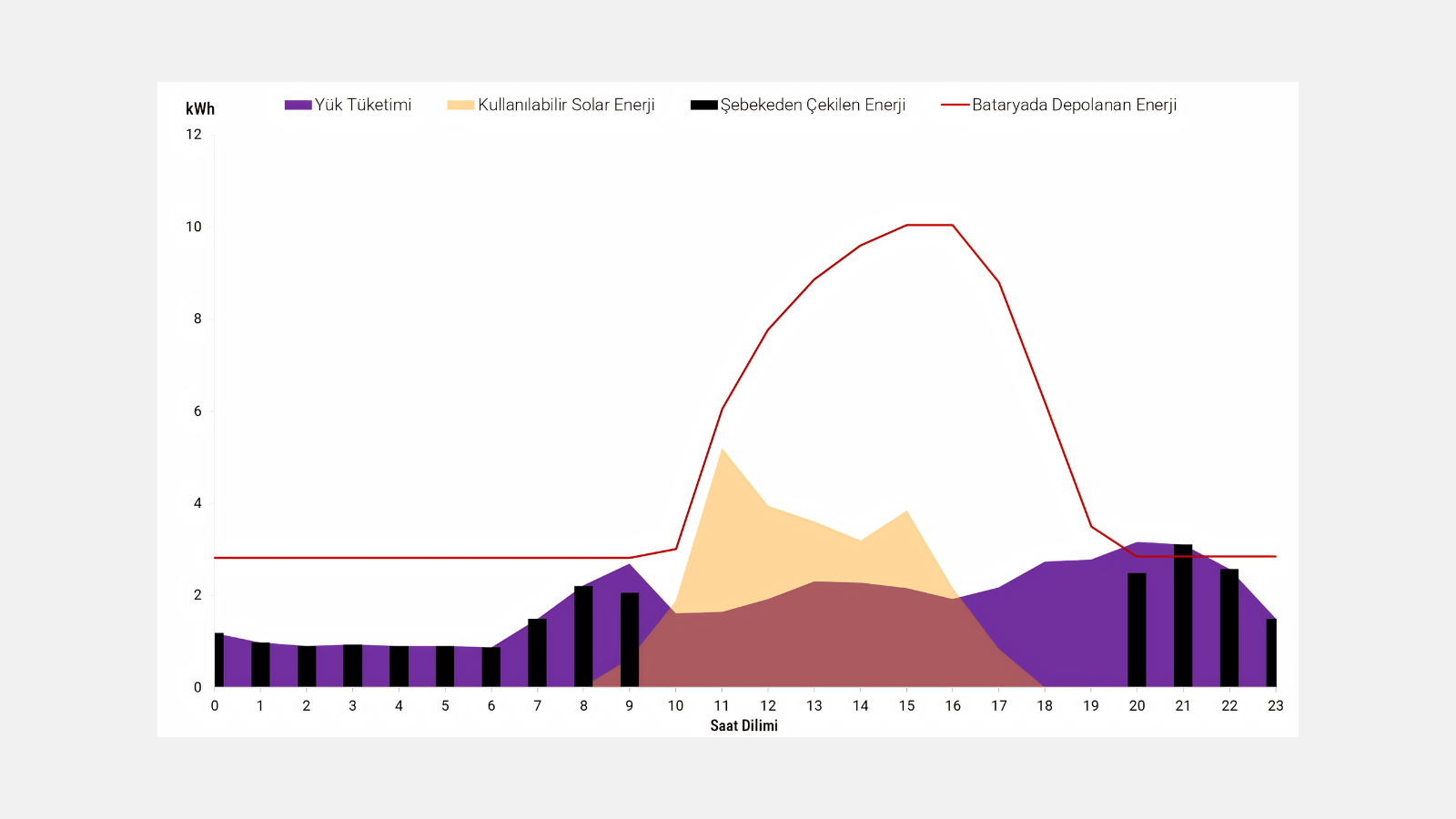

8,8 kWp Sistem — İzmir Aralık Ayı Tipik Bir Gün: Kış Saatlik Enerji Akışı
Aralık ayında günlük üretim 705 ÷ 31 ≈ 22,7 kWh, tüketimin yalnızca %50,5'ine karşılık gelmektedir. Kış günlerinde batarya 15:00'te dolmakta, 20:00'ye kadar yükleri beslemekte, geri kalanı şebekeden karşılanmaktadır.
✔ Sabah – 10:00: Solar üretim yetersiz; şebeke yükleri besler. Solar'ın katkısı sınırlıdır.
✔ 10:00 – 15:00: Solar üretim yükü karşılamaya yeterken fazla enerji bataryayı şarj eder. 15:00'te batarya tam dolar.
✔ 15:00 – 16:00: Sadece solar enerjiyle yükler beslenir; batarya ve şebeke beklemeye geçer.
✔ 16:00 – 18:00: Solar geriledikçe batarya deşarj başlar, solar ile birlikte yükleri besler.
✔ 18:00 – 20:00: Yükler yalnızca bataryadan beslenir.
✔ 20:00 sonrası: Batarya %25 eşiğine iner; şebeke devreye girer ve sabaha kadar yükleri besler.
⚠️
Kış Aylarındaki Şebeke Bağımlılığını Azaltmanın Yolu
Bu uygulamada çatı alanı kısıtı 8,8 kWp ile sınırlandırılmıştır. Kış üretimini artırmanın iki yolu vardır: (1) Mevcut 2 boş MPPT kanalına ek panel dizisi eklemek — eğer çatı alanı müsaadeyse; (2) Batarya kapasitesini 4 modülden 6 modüle çıkarmak (15,36 kWh) — böylece öğle saatlerinde toplanan enerji, gece daha uzun süre yükleri besler.
UCAN Power UHC-10KT-U2 — 10 kW / 10,24 kWh Trifaze Hibrit Enerji Depolama Sistemi
Konut ve küçük ticari tesisler için tasarlanmış 10kW trifaze hibrit sistem. 4 bağımsız MPPT (kanal başına 18A), <10ms UPS geçişi, %110 asimetrik yük toleransı. UHB Serisi LiFePO4 batarya ekosistemiyle 2,56 kWh'den 25,6 kWh'e modüler büyüme, 6.000+ döngü ömrü ve aktif hücre dengeleme.
Daha Büyük Sistemler İçin: 15kW Muğla Uygulama Örneği
Günlük tüketimi 67,2 kWh olan ve 16,3 kWp panel kuran Muğla uygulamasının yıllık üretim simülasyonu, Temmuz ve Aralık günlük enerji akışı analizi ve sistem boyutlandırma karşılaştırması için bu yazıya göz atın.
Sıkça Sorulan Sorular
Çatı alanı kısıtlı evler için hibrit güneş sistemi nasıl boyutlandırılır?
Çatı alanı kısıtlı sistemlerde önce maksimum bağlanabilecek panel sayısı ve gücü belirlenir. Bu uygulamada 16 adet 550W panel, 8.8 kWp sistemin çatıya sığabildiği maksimum kapasiteyi temsil etmektedir. Kalan inverter kapasitesi (10kW için 1,2 kW boş alan) ileride panel eklenmesine rezerv bırakır. Sınırlı panel kapasitesini batarya boyutuyla dengelemek, özellikle akşam ağırlıklı tüketim profillerinde kış şebeke bağımlılığını azaltır.
8.8 kWp güneş sistemi İzmir'de yılda kaç kWh üretir?
İzmir'in yıllık ortalama PSH değeri ≈ 5,3 saat/gün'dür. Teorik yıllık üretim: 8,8 kW × 5,3 saat × 365 gün × 0,88 sistem verimi ≈ 14.980 kWh — bu uygulamanın simülasyon değeri olan 14.835 kWh ile %0,97 sapmayla örtüşmektedir. Temmuz'da günlük ortalama üretim ≈ 52,4 kWh iken Aralık'ta yalnızca ≈ 22,7 kWh'ye gerilediği görülmektedir.
10kW mı, 15kW mı hibrit inverter seçmeliyim?
Anlık tepe yükünüzü hesaplayın. Bu uygulamada 45 kWh/günlük tüketim, genellikle 8–10 kW aralığında anlık tepe yük oluşturmakta ve 10kW inverter bu profili rahatça karşılamaktadır. Günlük tüketiminiz 60 kWh'yi geçiyor veya ısı pompası, EV şarj gibi yüksek güçlü cihazlarınız varsa 15kW'a yönelin. Panel kapasitesi açısından: mevcut 8,8 kWp çatı kısıtlıysa 10kW'a oversizing oranı %88 ile 10kW inverter uygun; çatıya 15kWp+ panel bağlayabiliyorsanız 15kW tercih edin.
